什么是ABCD参数?
ABCD参数(也称为链或传输线参数)是用于帮助建模的广义电路常数输电线路．更具体地，ABCD参数用于该参数两个端口网络传输线的表示。该双端口网络的电路如下图所示:
电力系统工程交易的主要部分电力传输从一个地方。(例如:发电厂)到另一个(如:变电站或住宅)，以最大的效率。
因此，对于电力系统工程师来说，对这种能量如何传输进行彻底的数学建模是很重要的。采用ABCD参数和双端口模型简化了这些复杂的计算。
为了保持这个数学模型的准确性，传输线分为三种类型:短输电线路，介质传输线,远距离输电线路．
这些ABCD参数的公式会随着传输线的长度而变化。这是必要的，因为某些电现象-如电晕放电和Ferranti效应-只有在处理长传输线时才会起作用。
ABCD双端口网络参数
顾名思义，双端口网络由输入端口PQ和输出端口RS组成。在任何4个终端网络中，（即线性，被动，双边网络）输入电压输入电流可以用输出电压和输出电流来表示。每个端口有2个端子，它们自己连接到外部电路。因此，它本质上是一个2端口或4终端电路，具有:
给定输入端口PQ。
给定输出端口RS。
现在传输线的ABCD参数提供了电源和接收端电压和电流之间的链接，考虑到电路元件在本质上是线性的。
因此，使用ABCD参数，发送端和接收端规格之间的关系可由下式给出。
现在为了确定传输线的ABCD参数，让我们在不同的情况下施加所需的电路条件。

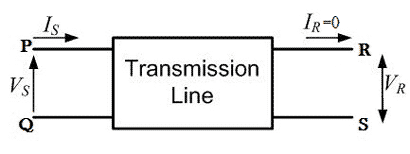

接收端开路时的ABCD参数
接收端是开路的，即接收端当前的我R= 0。
将这个条件应用到方程(1)得到:
由此可知，对ABCD参数施加开路条件，得到参数A为发送端电压与开路接收端电压之比。因为在量纲上A是电压与电压的比值，所以A是一个无量纲参数。
应用相同的开路条件i.e iR= 0到方程(2)
由此可知，将开路条件应用于传输线ABCD参数，可得参数C为发送端电流与开路接收端电压之比。因为尺寸C是电流与电压的比值，所以它的单位是mho。
因此C为开路电法由
C =我年代⁄VR姆欧。

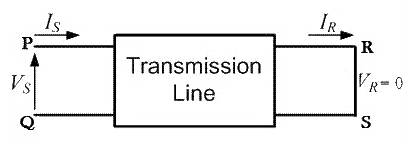

接收端的ABCD参数短路
接收端短路是指接收端电压VR= 0
将这个条件应用到方程(1)得到:
由此可知，将短路条件应用于ABCD参数时，参数B为发送端电压与短路接收端电流的比值。由于尺寸B是电压与电流的比值，其单位为Ω。因此B为短路电阻由
B = V.年代⁄我RΩ。
应用相同的短路条件，即VR= 0到等式（2）我们得到
因此它是隐含的在将短路条件应用于ABCD参数上，我们将参数D作为发送端电流与短路接收端电流的比率。由于维度D是电流与电流的比率，因此它是无量纲参数。
∴的传输线ABCD参数可列示为:
| 参数 | 规范 | 单位 |
| = V年代/ VR | 电压比 | 单位少 |
| B = V.年代/我R | 短路电阻 | Ω |
| C =我年代/ VR | 开路电路电导 | 姆欧 |
| D =我年代/我R | 流动比率 | 单位少 |
