内容

什么是主动过滤器？

一个主动过滤器一种类型的过滤器是否包含一个或多个活跃的电路元件比如晶体管或运算放大器（op-amp）。它们从外部能量源导出它们的能量，并使用它来增加或放大信号输出。

运算放大器也可以用来形成或改变电路的频率响应，通过使滤波器的输出带宽更窄或更宽，产生更有选择性的输出反应。

运放具有高输入阻抗、低输出阻抗和内部电压增益反馈回路由电阻器的混合产生。有源滤波器，当使用仔细的电路设计，产生卓越的性能特点，非常好的精度与陡峭的滚动和低噪音。

什么是有源低通滤波器?

如果一个有源滤波器只允许低频成分而拒绝所有高频成分，那么它就被称为一个有源低通滤波器．有源低通滤波器由运放组成。运放的输入是高阻抗信号，输出是低阻抗信号。

在设计有效低通滤波器时，放大器的性能起到了非常重要的因素。有两种主要的有源低通滤波器即可切换电容器类型和连续电容器类型。过滤器可从一阶获得直到第八级设计。

电路的频率响应将与无源RC滤波器相同，除了通频带电压增益增加输出信号的幅度。

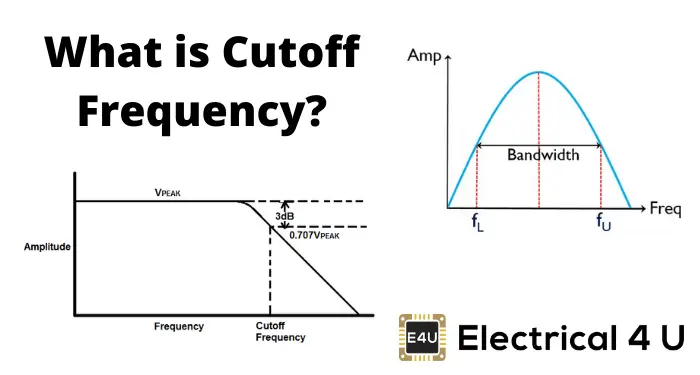

对于低通滤波器，通带从0Hz或DC开始，并在-3dB继续到指定的截止点。信号衰减到截止频率以外。有源低通滤波器根据滤波器的顺序分组。我们将讨论^圣和2ⁿ有序有源低通滤波器。

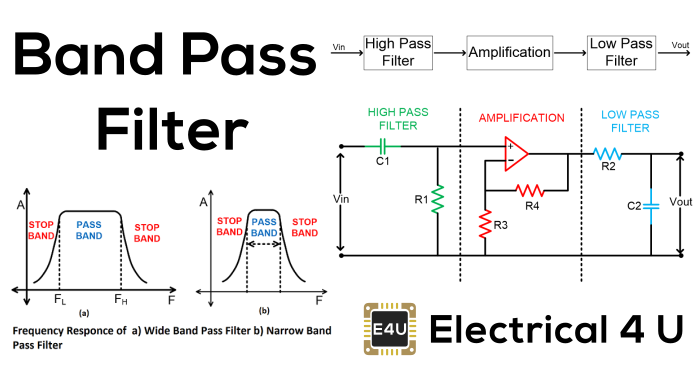

低通滤波器的逆是高通滤波器，这允许具有高于截止频率的频率的信号，并阻止该截止频率以下的所有频率。还有带通滤波器，它将低通滤波器和高通滤波器的功能组合到仅允许特定频率范围内的频率。

一阶有效低通滤波器

一个一阶有效低通滤波器是一种简单的滤波器，它只由一个无功组件电容和一个有功组件运放组成。电阻器与电容器要么电感器分别形成RC或RL低通滤波器。在无源电路中，输出信号的幅度小于输入信号的幅度。

为了超越这个问题，介绍了有源电路设计。当被动低通滤波器连接到OP-AMP时反转要么非反相给出了有源低通滤波器的设计。简单的连接RC电路使用一个运算放大器，如下图所示。

第一件作品 - active-low-pass -filter -with -fryency-response — 第一阶有效低通滤波器，频率响应

该RC电路有助于向放大器输入提供低频信号。放大器作为Unity增益输出缓冲电路操作。该电路已添加输入阻抗价值。该电路的运放具有非常低的输出阻抗值，这有助于提供高稳定性的滤波器。

与无源滤波器相比，有源滤波器的结构安排是将放大器设计成一个无源滤波器电压跟随器（缓冲区），其给出一个DC增益。该配置为过滤器提供了出色的稳定性，并且具有高功率增益。这个过滤器的主要缺点是它没有电压增益高于1，可以通过额外的电路设计进行整流。

具有放大的第一阶有效低通滤波器

如所讨论的，上述滤波器设计不提供高于1的电压增益。因此，我们需要修改电路，如下所示。

在较低频率下，输入信号直接通过放大电路流。当输入频率的频率增加时，它被绕过并使其通过电容器C.这通过通带增益增加了输出信号的幅度。

在非反相放大器电路配置中，滤波器电压增益的测量是反馈电阻(R₂)除以其相应的输入电阻(R_3.)值。

$DC = 1 + \压裂{R_ {2}} {R_ {3}}$

一阶低有源通滤波器反向配置

反相低通滤波器使用IC741设计，具有8个引脚配置的OP-AMP。在反相模式下，OP-AMP的输出与输入信号相阶段为180度。最初，必须提供DC电源的运算放大器。直流电源的量将取决于信号在输出时的放大量大。

输出为具有峰值的交流信号。在这个例子中，我们将设计增益为10的电路，因此将12VDC的电源电压提供给V⁺，OP-AMP和-12VDC的引脚7提供给V^{- - - - - -}运放的引脚4。这被称为反向运放配置，输出信号将比输入信号反向。

一阶低有源通滤波器非反向配置

在这个配置中也使用IC741运放。但是，这里的输入信号和输出信号是相的。RC构成低通滤波器部分，是电路的前半部分。

然后信号通过运算放大器，信号被一个与电阻R2和R1成比例的电压增益放大。在这种配置中，外部阻抗对电抗电容器，因此稳定性改善．

一阶低通滤波器电压增益

频率分量用来获得滤波器的电压增益。

$电压\ gain \（a_ {v}）= \ frac {v_ {out}} {v_ {in}} = \ frac {a_ {f}} {\ sqrt {1+ \ left（\ frac {f} {f_{C}} \右）^ {2}}}$

在哪里，

V_在为输入电压
V_出为输出电压
一个_f是过滤器的通带增益（1 + r₂/ R₁)
f是输入信号的频率，单位为赫兹
f_c是个截止频率在赫兹

当频率增加时，增益减少20 dB。可以从上述频率增益方程检查有效低通滤波器的操作。让f成为工作频率和f_c是截止频率。

在低频率

${对齐*}\ \开始压裂{V_{出来}}{V_{在}}=现代{f} \{对齐*}结束$

当工作频率等于截止频率时

$\ begin {aligne *} \ frac {a_ {2}} {\ sqrt {2}} = 0.707 A_ {F} \ END {align *}$

并且在高频

${对齐*}\ \开始压裂{V_{出来}}{V_{在}}<现代{f} \{对齐*}结束$

从上述等式中，可以看出，在低频下，电路的增益等于增益的最大值。虽然在高频条件下，电路的增益远小于最大增益AF。当工作频率等于切断频率时，增益等于0.707 AF。在这些滤波器电路中，光带增益的定量值（幅度）被表达分贝要么dB这是电压增益的函数。

$a_ {v}（db）= 20 log_ {10} \ left [v_ {out} / v_ {in} \ rectle]$

一阶有源低通滤波器传递函数

的转换功能也被称为系统功能或网络功能控制系统．它表示为一个数学函数。当用于系统的频域分析时，它采用拉普拉斯变换等变换方法。滤波器根据信号频率工作。

因此，使用频率域的分析和图形描述是描述滤波器传导的最有效的工具。因此，频域方程和增益与频率、相位与频率的曲线是常用的。

它需要他们的数学描述，以便系统的传递函数研究网络频域。电压传递函数是比例的拉普拉斯变换用于特定方案的输出和输入信号，如下所示。

$h（s）= \ frac {v_ {0}（s）} {v_ {i}（s）}$

其中V0(s)和Vi(s)为输出电压和输入电压，s为复拉普拉斯变换变量。

设计了一种用于低频应用的单极低通滤波器，其连接电阻和电容如下所示。

可以给出上述电路的传递函数

$h（s）= \ frac {1 / sc} {r + 1 / sc} = \ frac {1} {rcs + 1} = \ frac {1 / rc} {s + 1 / rc}$

现在，在上面的等式中，LaPlace常数被频域中的等效值替换。

$| H(\ω)| = \压裂{1 / RC} {j \ω+ 1 / RC}$

传递函数的绝对值定义为幅度或volatge增益，可以表示如下所示

$| h（\ omega）| = | \ | \ frac {1} {rcs + 1} | = | \ frac {1} {JRC \ Omega + 1} | = \ FRAC {1} {\ SQRT {1 + RC（\omega）^ {2}}}}$

电阻等于电容器的阻抗的频率，据说是如下所示的临界频率。

${对齐*}\ω= \ \开始omega_ {c}当R = \压裂{1}{\ omega_ {c}}{对齐*}\结束$

因此,

${\ omega_ {c}} = \压裂{1}{RC}$

在适当的取代后进入这个方程，我们得到了

$获得H(\ω)= = | \压裂{1}{\√6{1 +(ω\ / \ omega_ {c}) ^{2}}} = \压裂{1}{\√6 {1 + (f / f c {}) ^ {2}}}$

滤波器的相移为

$谭\ varphi = ^{1} \离开(\压裂{\ω}{\ omega_ {c}} \右)$

滤波器的截止频率和相移可计算如下

$f_ {c} = \ frac {1} {2 \ pi rc}$

$= tan^{-1}(2\ fRC)$

当RC级级联在一起时，可以获得类似的滤波器配置。

一阶有源低通滤波器的设计与实例

设计一个非反相有效的低通滤波器电路，低频下的增益，高频截止或175Hz的角频率和20kΩ的输入阻抗。

非反相放大器的电压增益为

$A_ {F} = 1 + \ FRAC {R_ {2}} {R_ {1}} = 10$

现在假设R1的值为1KΩ，并根据上面的方程计算R2的值。

$R_{1}= 9x\times1k\Omega = 9k\Omega$

因此当电压增益为10时，R1的值为1KΩ， R2的值为9KΩ。以dB表示的增益为20LogA = 20Log10 = 20dB

现在我们通过截止频率值为175Hz，输入阻抗值为20kΩ。通过代替这些值在方程中，并且C的值可以按如下计算。

$f_ {c} = \ frac {1} {2 \ pi rc}$

$C = \压裂{1}{2 \πRf_ {C}} = \压裂{1}{2π\ \ * 175 \乘以20 kω\}$ = 45.47nf.

因此，过滤器的最终设计及其等效频率响应曲线如下所示。

有源低通滤波电路

有效低通滤波器的典型电路如下：

有效低通滤波器频率响应曲线

有效低通滤波器的频率响应曲线如下：

非反相放大器滤波器

下面给出一个简单的非反相放大器滤波器:

反相放大器滤光片

以下给出了等效的反相放大器滤波器：

等效 - inverting-电路 - 用于 - 问题 — 对问题的等效反相电路

二阶有源低通滤波器

二阶滤波器也归因于VCVS滤波器，因为这里使用的OP-AMP是电压控制电压源放大器。这是应用中使用的另一个重要类型的主动滤波器。

二阶低通滤波器的频率响应与一阶滤波器的频率响应没有区别，除了在40dB/decade时阻带滚转是一阶滤波器的两倍。因此，二阶有源低通滤波器的设计步骤是相同的。得到二阶滤波器的一个简单方法是将两个一阶滤波器级联。

当滤波器电路级联到高阶滤波器时，滤波器的总增益等于每一级的乘积。有源二阶(双极)滤波器是必不可少的，因为它们可以用来设计高阶滤波器。具有订单值的过滤器可以通过级联一阶和二阶过滤器构建。

二阶电源低通滤波器电压增益

二阶滤波器的增益是级联在一起的' n '级增益的乘积。例如，如果两个一阶滤波器级联，则滤波器增益如下所示。

$\ begin {align *} a_ {v} = a_ {v1} \ times a_ {v2} \ neg {align *}$

$\begin{align*} A_{v}= 10\times 30 = 300\end{align*}$

如果两个阶段的增益都以dB为单位，则总增益将两个增益相加计算

$\ begin {align *} a_ {v}（db）= a_ {v1} + a_ {v2} \ neg {align *}$

二阶有源低通滤波器截止频率

截止频率方程为

$开始\ f c{} ={对齐*}\压裂{1}{2 \π\√{R_ {3} R_ {4} C_ {1} C_{2}}}{对齐*}\结束$

当R3 = R4 = R, C1=C2=C时，则截止频率为

$f_ {c} = \ frac {1} {2 \ pi rc}$

第一级滤波器在截止频率处的增益为-3dB。对于二阶滤波器，结合两个一阶滤波器的增益，总增益为-6dB。

二阶电源低通滤波器设计和示例

假设RS1 = RS2 =15kΩ和电容C1 = C2 = 100nf。增益电阻器是R1 =1kΩ，R2 =9kΩ，R3 =6kΩ，R4 =3kΩ。使用这些规格设计二阶电源低通滤波器。

截止频率为

$开始\ f c{} ={对齐*}\压裂{1}{2 \πRC} \{对齐*}结束$

(1） $开始\ f c{} ={对齐*}\压裂{1}{2 \π\乘以15 \ * 10 ^{3}\乘以100 \ * 10 ^{9}}{对齐*}\结束$

$\ begin {aligne *} f_ {c} = 106.10Hz \结束{align *}$

第一级放大器的增益是

$\{对齐*}开始现代{1}= 1 + (R_ {2} / R_{1})结束\{对齐*}$

$\ begin {align *} a_ {1} = 1 + \ frac {9 \ times 10 ^ {3}} {1 \ times 10 ^ {3}} \ end {align *}$

$\begin{align*} A_{1} =10 \end{align*}$

第二级放大器增益为

$\{对齐*}开始现代{2}= 1 + (R_ {4} / R_{3})结束\{对齐*}$

$\{对齐*}开始现代{2}= 1 + \压裂{6 \ * 10 ^{3}}{3 \ * 10 ^{3}}{对齐*}\结束$

$\ begin {align *} a_ {2} = 3 \ end {align *}$

滤波器的总增益

$A_{v} = 10\times 3 \end{align*}$

$A_{v} =30 \end{align*}$

总增益的单位是dB

（2） $\ begin {align *} a_ {v} = 20 log（30）\ end {align *}$

（3） $\ begin {align *} a_ {v} = 30db \ neg {align *}$

截止频率的增益是

（4） $\begin{align*} \ Gain \ at f_{c} = 30dB -6dB = 24dB \end{align*}$

主动低通滤波器应用

这些过滤器主要用于电子应用程序，如扬声器和低音炮。它们充当扬声器中的过滤器，并作为低音炮的输入。它们还在音频放大器和均衡器设计中发挥着重要作用。当您使用模拟到数字转换器时，这些过滤器用作抗锯齿滤波器来控制信号。当涉及声学和声音时，滤波器用于停止从发射声音来阻止高频信号以防止回波。

Automotive音频应用中的主动过滤

运算放大器是汽车音频电路最流行的施工块之一。为了提升音频效率，许多开发人员选择将OP-AMP集成到汽车音频电路中。有源滤波器消除了对音频信号的不期望干扰的可能性。过滤对于帮助为汽车的音频系统提供高质量的声音是必不可少的。

带有运放或有源滤波器的滤波器，在放大音频信号时，保留频率响应。运放滤波器在汽车音频系统中的另一个流行用途是在整个车辆中为单个扬声器确定频率范围。然而，驱动大型低音炮所需的能量，尤其是在更大音量时，可能会损害频率更高的扬声器。HPF和LPF可以用来设置截止频率，以提供正确的扬声器频率。

用于生物医学应用的有源低通滤波器

对于低电压低能量，心电图监测系统应用，使用具有两级运算放大器拓扑的活动CMOS LPF。该米勒补偿的两级放大器可用于低功耗，低压高CMRR应用，如生物医学工具和微小的电池操作装置，如心脏起搏器，心电图（ECG），低功耗是主要的关心。
