万用表顾名思义,我们用同一台仪器测量多个量所使用的仪表。最基本的万用表用于测量电压,当前的,电阻.由于我们用它来测量电流(A)、电压(V)和电阻(欧姆),所以我们称它为AVO表。我们可以把万用表分为两类,即模拟万用表和数字万用表.我们将在本文中讨论模拟万用表。

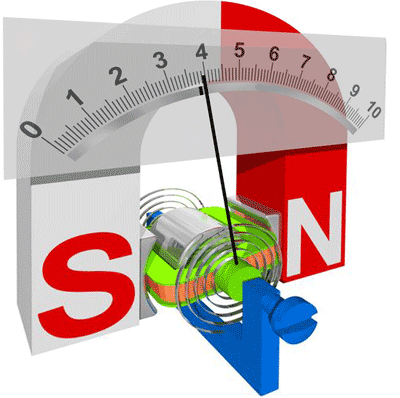

模拟万用表是其中最早的一种,但在数字万用表发展之后,随着最新技术的发展,如今它的用途越来越少。然而,尽管有了这些进步,它仍然是必不可少的,我们不能忽视它。模拟万用表是PMMC表。它是基于d 'Arsonval检流计原理工作的。它由一根针组成,在刻度上表示测量值。线圈在线圈中运动磁场当电流通过时。指示针固定在线圈上。在流动过程中当前的通过线圈,一个偏转扭矩产生,由于线圈在某些角度旋转,指针移动刻度。一对游丝附在动主轴上以提供控制力矩。在万用表中,电流计是左零型的仪器,即指针位于刻度从零开始的位置的最左边。
计价器起一个安培表用低串联电阻测量直流电。为了测量大电流,我们在电流计上连接一个分流电阻,使通过电流计的电流不超过其最大允许值。在这里,要测量的电流的很大一部分绕过了分流器。有了分流电阻模拟万用表甚至可以测量毫安表或安培计的量程当前的.
对于直流电压的测量,主要仪器是直流电压测量仪或直流电压表。通过增加乘法器电阻,模拟万用表可以测量电压从毫伏到千伏,这个表相当于毫伏表电压表甚至作为千伏电压表。

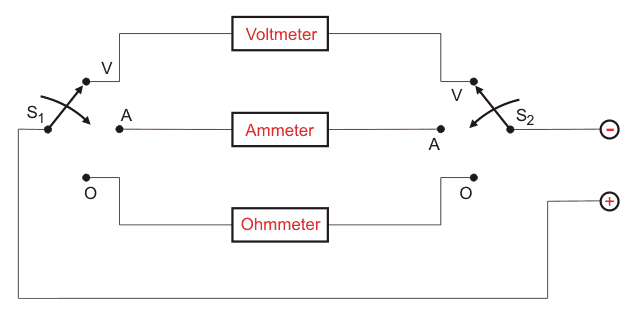

通过添加一个电池和一个电阻在网络上,本仪器可以作为一种欧姆计.我们可以通过将一个开关连接到一个合适的分流电阻来改变欧姆表的量程。通过选择不同的分流电阻值,可以得到不同尺度的分流电阻电阻测量.在这里,我们显示了一个基本的框图模拟万用表.
这里我们用了两个开关,即S1和S2选择所需的仪表。我们可以使用额外的量程选择开关来选择在读取安培、伏特和欧姆时所需的特定量程。我们用整流器来测量交流电压或当前的万用表。
模拟万用表的优点
- 模拟万用表可以比模拟万用表更快地检测到信号的突然变化数字万用表.
- 所有的测量都可以只使用一米。
- 可以观察到信号水平的增加或减少。
