换能器在生物医学仪器中的应用

压电换能器的应用

    • 水晶麦克风措施并记录心脏声音(脑动脉造影)。麦克风在20至1000Hz的平坦频率范围内运行,抑制了呼吸声和房间噪音。心室的声音用导管尖端压电传感器测量。

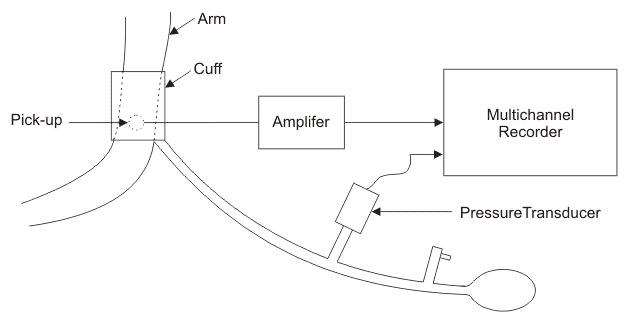

    • 压电晶体在收缩期和舒张压血压测量期间检测KOROTKOFF声音,如图所示。

压电换能器的应用

  • 压电传感器感测径向脉冲
  • 在超声波扫描设备中,压电传感器使用。当超声波脉冲通过人体传输时,它反映了不同频率的回波信号。收到的显示屏阴极射线示波器
  • 在医院,当药物持续向患者持续给予患者时,医疗专业人员应该了解给出的药物量。因此,用压电晶体完成掉落计数。在滴计数技术中,网格连接到压电换能器。当每种药物落在网状物上时,压电换能器产生脉冲。

恒温换能器的应用

在金属和半导体, 的价值反抗不断变化。电阻的这种变化是所有热敏温度传感器的基础。温度系数涉及温度和电阻。以阳性型,耐受温度和负型电阻的电阻随温度的增加而降低。在金属中,温度系数是正和半导体,温度系数为负。

  • 热敏传感器测量皮肤和体温。
  • 我们可以使用热敏传感器测量人体中的血流。在导管的尖端上,封闭加热的热敏电阻。当导管通过血管时,热敏电阻将其热量的一部分转移到血液中流动的血液中。热敏电阻的冷却效果与血液流量成正比。这改变了与血流相关的热敏电阻中的电阻值。
  • 热敏电阻测量呼吸速率。将玻璃珠热敏电阻直接放在鼻孔的路径中。通过热敏电阻通过电流量。对于每个到期的循环,鼻孔的冷却效果导致反抗热敏电阻增加。阴极射线示波器记录电阻增加。

光电换能器的应用

光芒发射管

光发管由带有两个电极,一个阴极和另一个阳极的燃气管组成。阴极用作一个电极,它在其周围具有特殊涂层材料。当光线落在阴极上时,它会释放电子。电子中的释放产生电流,其与光强度成比例。通常,锑,银,铋被用作涂料材料。

光伏电池

一种光伏电池具有外层硒,涂有透明金属膜。金属膜和硒层彼此绝缘,这形成阻挡层。高强度的光线照亮阻挡层。当光线下降时,它释放出电子,导致A潜在差异在阻挡层中。在发生电位差异之后,金属膜变成正,硒层变成负。这是活动换能器的示例。

应用程序

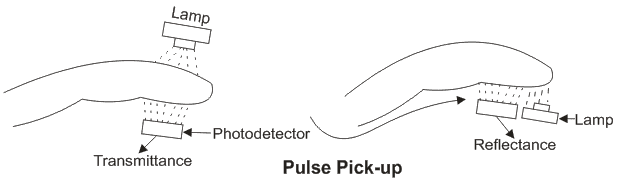

    • 我们可以用光电探测器测量脉动血量变化。要检测脉冲,我们可以使用透射率或反射率技术如下图所示。在透射率技术中,脉动血流改变光密度。在反射技术中,血流改变了反射光的强度。这些方法立即看到血流的变化。

光伏电池的应用

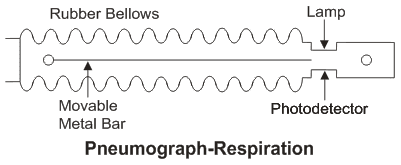

    • 我们可以用一个有一个毛筒测量胸部周长的变化光电二极管如下图所示。用橡胶叮当声包裹胸部。在波纹管内部,可移动金属杆连接。当胸部在呼吸期间膨胀时,落在光电二极管上的光量因金属棒而变化。校准获得的结果以获得呼吸体积。

肺呼吸呼吸道

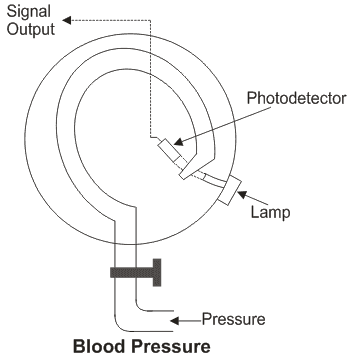

    • 血压可以用光电探测器测量,如下图所示。在灯和光电二极管之间的BOURDON管的自由端,附着一个阴影。使用盐水溶液填充Bourdon管。由于血压,在管内产生压力。随着血压的增加,管内的压力取代了阴影。该位移与来自光发电管的输出成比例。

血压

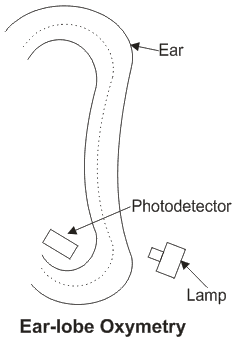

  • 为了确定血液(血氧血管仪)的氧饱和度使用光电换能器。氧含量的测量在露天手术期间是重要的。在人体中,肌肉含有血管床。因此,耳泡被光源照亮。用两个光伏探测器检测反射光。第一检测器检测到红色区域(640mμ)中的发射辐射,并且另一个检测器检测IR区域(800mμ)。来自红色通道的输出与血液中的氧含量和沿光路的血液和组织的存在有关。然而,来自IR光谱的输出与氧饱和度不成比例。最后,两个输出之间的差异与血液中存在的氧气量成比例。

耳叶Xymetry
