断路器操作(操作和跳闸时间)

函数的主要函数电路断路器是提供开和关的吗当前的联系人。虽然看起来很简单。但我们应该记住，第一断路器在其生命周期的最长时间内保持在其关闭的位置。偶尔需要操作断路器来打开和关闭断路器的触点。

因此，断路器操作必须非常可靠，没有任何延迟或迟滞。为了达到这种可靠性，断路器的操作机构变得比最初想象的更加复杂。

触点开闭距离、触点运动速度是设计时需要考虑的最重要参数断路器．

触点的接触间隙、移动触点的移动距离及其速度是由电弧淬火介质的类型、电流和速度决定的电压断路器额定值。

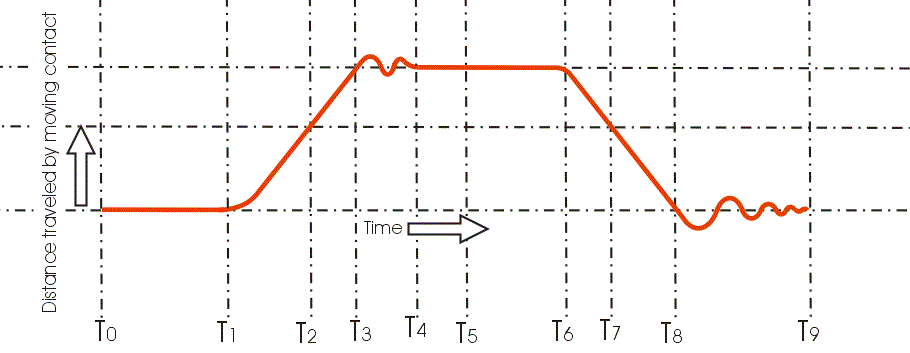

一个典型的断路器操作特性曲线如下图所示。
在图中，X轴表示时间，单位是毫秒，y轴表示距离，单位是毫秒。

在时刻T₀电流开始流过合闸线圈。在时间T₁移动触点开始向固定触点移动。在时间T₂移动触点接触固定触点。在时间T_3.移动的触点到达它的闭合位置。T_3.- T₂是这两个触点(移动触点和固定触点)的过载周期。在时间T_3.移动的触点反弹一点，然后再次回到固定的闭合位置，经过时间T₄．

现在我们来看看脱扣操作。在时刻T₅电流开始流过跳闸线圈断路器．在时间T₆移动触点开始向后移动以打开触点。在时间T₇，移动触点终于与固定触点分离。时间(T)₇- T₆)为重叠期。

在时刻T₈移动触点回到它的最终开放位置，但在这里它不会处于静止位置，因为在移动触点到达它的最终静止位置之前会有一些机械振荡。在时间T₉移动的触点最终到达它的休息位置。这对标准和遥控断路器．

断路器分闸操作要求

希望断路器尽可能快地处于开启位置。这是由于限制触点侵蚀和尽可能快地中断故障电流。但移动触点的总移动距离并不仅仅取决于故障电流是否必须中断，而是取决于当CB处于开路位置时，触点承受正常介质应力和雷电冲击电压所需的触点间隙。

承载连续电流和承受一段时间电流的需要电弧断路器,使我们有必要使用两套平行的一个主要联系人的联系总是由高导电材料,如铜,另一个是弧触头电弧电阻材料如钨、钼、导电率远低于主要联系人。

在开放断路器操作，主触点先于电弧触点断开。然而，由于在电阻和电感器在初级触点和灭弧触点的电路中，实现总电流整流需要有限的时间，即从初级或主要触点到灭弧触点支路。

因此，当移动触点开始从闭合位置移动到打开位置时，触点间隙逐渐增大，一段时间后，达到一个临界触点位置，该位置指示下一个电流零点后防止再弧所需的最小导通间隙。
行程的其余部分只需要在触点间隙之间保持足够的介电强度并用于减速目的。

断路器合闸操作要求

断路器合闸时，要求:

1. 动触点必须以足够的速度向固定触点移动，以防止预电弧现象。随着触点间隙的减小，在触点最终闭合之前可能会起弧。
2. 在触点闭合过程中，触点之间的介质被替换，因此在此过程中需要提供足够的机械动力断路器操作压缩电弧室中的介质。
3. 在击中固定触点后，移动触点可能会由于完全不可取的斥力而反弹回来。因此要提供足够的机械能来克服由于故障闭合而产生的排斥力。
4. 在弹簧弹簧机构中，通常在关闭操作时加脱弹簧或开启弹簧。因此也要提供足够的机械能来给开启弹簧充电。
