什么是钳位电路?
一个钳位电路电路(也称为箝位电路或箝位器)是一种电子电路，通过移动信号的直流值，将信号的正峰值或负峰值固定到一个确定的值。箝位电路不限制信号的峰值值。相反，它将整个信号向上或向下移动，以将峰值放置在所需的参考电平。
钳位电路也可以被称为基线稳定器，直流重新插入器，电平移位器，或直流恢复器(这些名称描述了电路的功能比仅仅“钳位器”更清楚)。
钳位电路将增加直流元件，正或负，到交流输入信号。它将信号推向正方或负方(如下图所示)。
在这里，当它将信号向上或正向移动时，负峰值和零电平都会相遇，这被称为正箝位电路(上图的顶部部分)。
当它将信号移动到下行或负端的时候，正峰值和零电平都将满足，我们称之为负箝位电路(上图底部部分)。
部件的最小数目钳位电路是三个电容器,一个电阻器和一个二极管．在某些情况下，还需要直流电源来提供额外的偏移。
波形的性质保持不变，但不同之处在于移动的电平(上升或下降)。峰值到峰值的波形永远不会改变。
输入波形和钳位输出的峰值和平均值是不同的。电路(RC)的时间常数必须是10倍的时间期间的输入(输入)交流电压为更好的箝位行动。
让我们看看二极管负极箝位器，如下图2所示。
在整个输入的正半周期内，D二极管将导电，输出电压将与二极管的势垒电位(V0）.
此时，电容器将被充电到(V - V)0）.整个负半周期的输入，二极管将成为负偏置，它没有作用的电容电压。由于R值高，电容器不能放很多电。
因此，输出电压为- (2V- V)0）.的峰电压将2 v。我们得到的输出波形将是原始信号向下平移。
接下来，让我们看看正二极管箝位器，如下面的图3所示。唯一不同于上一回合的是二极管处于相反的极性。所以输出是向上移动的原始信号。
其基本功能与钳位电路上面的负钳位电路相同。
不过这一次，二极管是指向向上的方向，而不是向下。这意味着电流现在是朝相反的方向流动的。
因此，我们可以得出结论，当二极管在电路中指向向上时，我们得到一个正箝位器，当二极管指向向下时，我们得到一个负露营器。
箝位电路是如何工作的?
一般来说，箝位电路依赖于电容时间常数的变化。
时间常数应足以使电容器电压在整个不导电二极管期间不明显放电。
应该选择的值电容和电阻这样电路就能保持高时间常数。为防止电容器快速放电，电阻值应较高。
所有通过二极管导电期间，电容器充电应高速。为此，我们选择一个较小的电容值。
正箝位器中的C在交流输入电压的第一个负相快速充电。当V在当+ve时，C充当a电压倍压器，当V在是-ve, C的作用是a电池电压V在．
因此，我们可以得出这样的结论:电容和输入电压相互作用。这就导致了零净电压，正如负载所见。

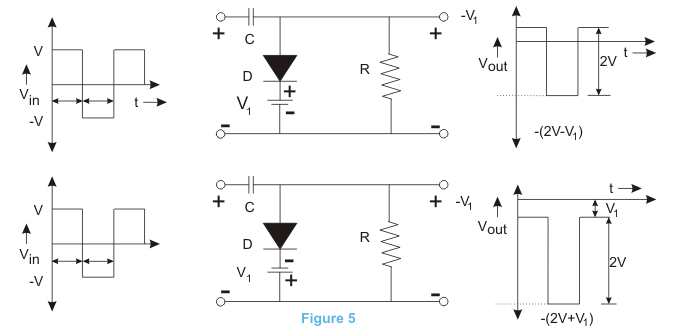

偏置正箝位电路和偏置负箝位电路如图4和图5所示。
