剪切电路

实际上是一种波形整形电路,它可以通过消除或削减施加波的一部分来控制输出波形的形状。这是在不扭曲的其他(剩下)波形的一部分的情况下进行的。
剪切电路没有能量存储元素(电容器)但它包括线性(电阻器)和非线性元素(晶体管或结二极管)。该电路通常用于发送目的中的选择。在传输中,信号波形的一部分占用以下或高于特定参考电压选择级别。除名字 - 剪裁电路之外;还经常使用切片机,快船,限制仪或幅度选择器。

剪切电路的分类

  • 根据使用的非线性设备 -
    1. 二极管剪刀。
    2. 晶体管剪刀。
  • 根据偏见 -
    1. 无偏执的剪刀。
    2. 偏见的剪刀。
  • 根据使用的配置 -
    1. 系列二极管剪刀。
    2. 分流或平行二极管剪刀。
    3. 系列组合参考供应,电阻和二极管
    4. 多二极管剪刀包括多个二极管,电阻器和参考电压。
    5. 两个发射器耦合晶体管用作过度驱动差分放大器。
  • 根据剪辑的水平 -
    1. 正剪刀。
    2. 偏见的剪刀。
    3. 负剪刀。
    4. 组合剪刀。

二极管剪刀

至少两个组件 - 一个理想的二极管电阻器用于形成这些剪刀。在某些情况下;为了固定剪切电平,还使用DC电池(图1)。当电路正向偏置时,使用的理想二极管作为闭合开关运行。当电路反向偏置时,使用的理想二极管作为开关操作。这里;通过改变电压电池并且通过交换各种元素的位置,可以剪切输入波形。
二极管剪刀

积极和负割剪刀

积极的剪刀:
它实际上消除了输入电压的正半循环。这里处于正串联剪切器,当输入为正时,二极管处于反向偏置条件(输出为零),当输入为负时,二极管处于正向偏置条件(图2)。
正剪层
在正分流剪刀中,当输入为负时,整个输入电压出现在电阻器RL或二极管(如果R << R)l)。当r << rL,该电路将作为分压器它的输出电压是(图3)。
负片
当二极管以正串联剪切器和正分流剪刀的电路中以反极性连接时,它分别变为负串联剪切器和负分流剪纸(图4和5)。这些剪刀可以消除输入电压的整个负半周期。
负系数削减器
负分流剪刀
上面讨论的快船被认为是具有理想二极管的电路。但如果障碍潜力(v0.)被认为是(SI = 0.7V和GE = 0.3 V),正极和负剪流器的输出电压如下所示。
积极和负片

偏见的剪刀

在某些情况下,我们需要消除输入信号电压的正或负半周期的微小部分。在这种情况下,我们使用偏见的剪刀。

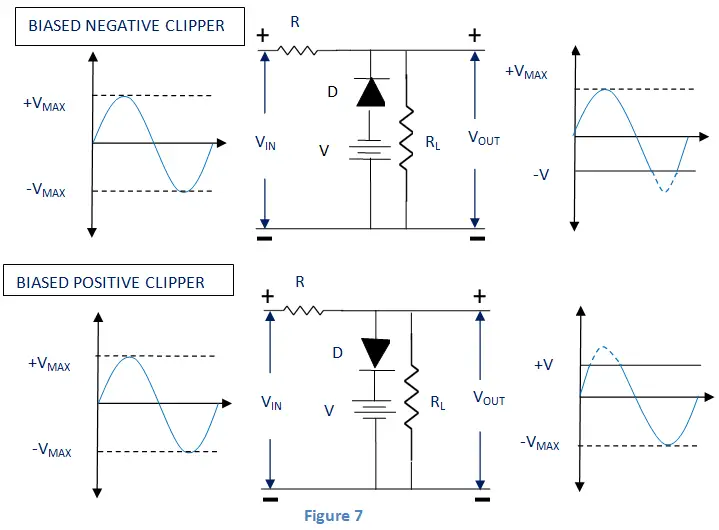

虽然在偏置负剪辑电路中的输入信号的负半周期期间,但是当它大于电池电压时,它会去除输入信号电压。当电池和二极管反转时,可以将剪切改变为偏置正剪辑器(图7)。
偏见的剪刀

组合剪刀

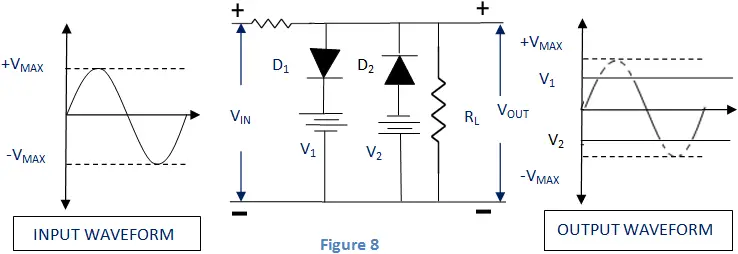

为了删除输入信号的正和负半周期的一部分,我们使用此组合剪辑(下图)。
组合剪刀

齐纳二极管作为峰值剪刀

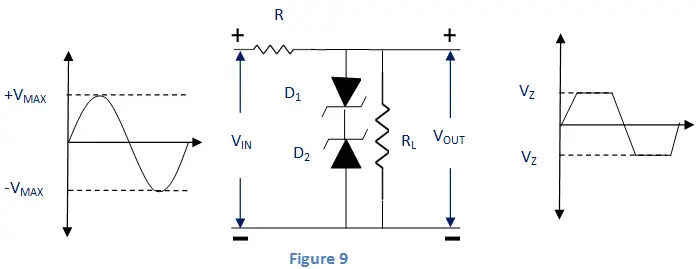

齐纳二极管可以用于去除(剪切)波形整形电路中输入波形的一部分(参见下图)。
齐纳二极管作为峰值剪刀

剪切器的应用

  • 电视变送器和接收器。
  • 噪声限制器。
  • 保护不同电路。
  • 不同的波浪生成。
