太阳能电池板
太阳能电力系统的主要部分是太阳能电池板．有各种各样的太阳能电池板可以在市场上买到。太阳能电池板也被称为光伏太阳能电池板．太阳能电池板或太阳能组件基本上是一组串联和并联的太阳能电池．

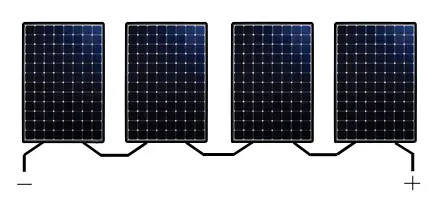

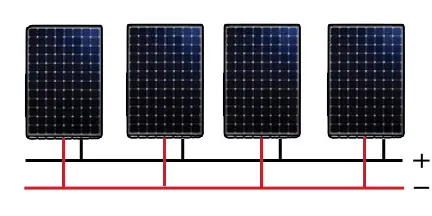

的潜在的差异发达国家在太阳能电池大约0.5伏特，因此所需的数量，这样的电池被串联，以达到14至18伏特充电标准电池12伏。太阳能电池板被连接在一起，形成一个太阳能阵列。多个面板以并联和串联的方式连接在一起，以达到更高的效果当前的和更高的电压分别。
电池
在并网太阳能发电系统中，太阳能组件直接与电网相连逆变器，并没有直接连接到负载本身。从太阳能板收集的能量不是恒定的，而是随着照射在上面的阳光强度而变化。这就是为什么太阳能组件或电池板不直接为任何电气设备供电的原因。相反，它们提供一个逆变器，其输出与外部电网电源同步。
逆变器关心太阳能系统输出功率的电压水平和频率，始终保持与电网功率水平一致。当我们从太阳能电池板和外部电网供电系统获得电力时，电压水平和电力质量保持不变。由于独立或电网回退系统不与电网相连，系统中任何功率水平的变化都会直接影响由其供电的电气设备的性能。
因此，必须有一定的手段来维持系统的电压水平和供电率。与这个系统并联的电池组负责处理这个问题。电池在这里充电太阳能发电这电池然后直接或通过逆变器馈电负载。这样可以避免太阳能发电系统中由于阳光强度的变化而引起的电能质量的变化，而是保持不间断的均匀供电。
通常深循环铅酸电池用于此目的。这些电池通常被设计成能够在使用期间进行多次充电和放电。市场上可用的电池组一般为6伏或12伏。因此，这种电池的数量可以连接在两个系列和并联，以获得更高的电压和电流的电池系统。
控制器
这是不可取的过度充电和放电不足铅酸电池．过充和过放电都会严重损坏电池系统。为了避免这两种情况，需要一个控制器与系统连接，以保持电流来回电池。
逆变器
很明显，太阳能电池板产生的电力是直流电。我们从电网得到的电是交流的，所以为了运行电网和太阳能系统的常用设备，需要安装一个逆变器，将太阳能系统的直流转换为与电网相同水平的交流。
在离网系统中，逆变器通过电池端子直接连接，从而使来自电池的直流电首先转换为交流电，然后馈送到设备。在并网系统中，太阳能电池板直接与逆变器相连，逆变器向电网提供相同的电压和频率功率。

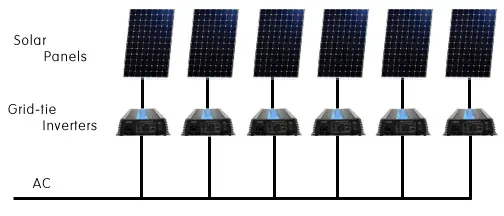

在现代并网系统中，每个太阳能组件通过单独的微型逆变器与电网相连，从每个单独的太阳能电池板获得高压交流电。
独立太阳系的组成部分

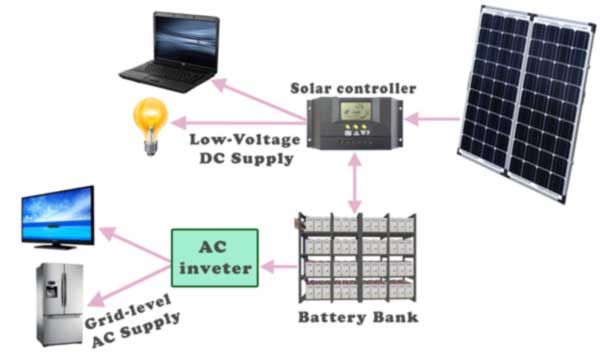

上图是一个独立的太阳能电力系统的基本框图。在这里,电力太阳能电池板生产的首先供应给太阳能控制器，反过来充电电池组或直接供应到低压直流设备，如笔记本电脑和领导照明系统。通常情况下,电池由太阳能控制器供电，但也可以在太阳能电池板供电不足时为太阳能控制器供电。
通过这种方式，供电被均匀地持续到直接连接到太阳能控制器的低压设备。在这种方案中，电池组终端也通过一个逆变器连接。逆变器将蓄电池组存储的直流电源转换为高压交流电，用于运行较大的电器设备，如洗衣机、大型电视和厨房电器等。英雄联盟菠菜app
网格系太阳系的组成部分

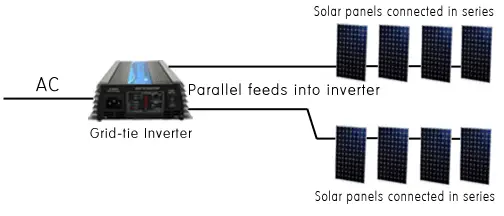

并网太阳能系统有两种类型，一种是单个宏中心逆变器，另一种是多个微逆变器。在前一种类型的太阳能系统中，太阳能电池板和电网供电连接到一个共同的中央逆变器称为并网逆变器如下所示。
逆变器在这里将太阳能电池板的直流电转换为电网电平的交流电，然后根据系统的瞬时需求输入电网以及用户的配电板。在这里，并网逆变器也监视从电网提供的电力。
如果发现电网停电，则启动太阳能系统的开关系统将其与电网断开，以确保不停电太阳能发电可在停电时反馈给电网。有在能量计连接在电网主供线上，记录向电网输出的能量和从电网输入的能量。

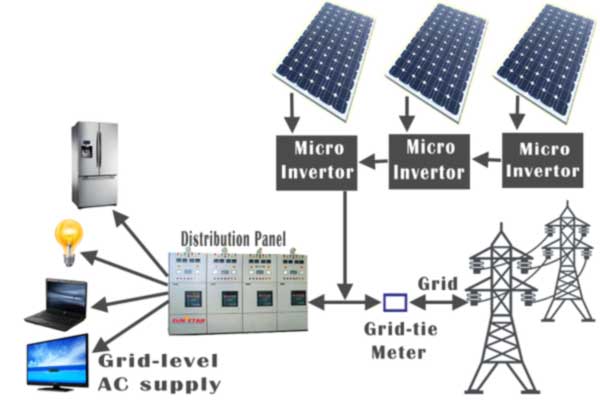

正如我们已经告诉过的，还有另一种类型的并网系统，其中使用了多个微型逆变器。在这里，每个单独的太阳能模块连接一个微型逆变器。这个系统的基本框图与之前的非常相似，除了微型逆变器被连接在一起以产生所需的高交流电压。
在之前的例子中,低直流电压的太阳能电池板是先转换为交流电压后转化为高交流电压逆变器的转换操作本身,而是在这种情况下,个体交替微逆变器的输出电压是产生高交流电压加在一起。
