静电除尘器现在是强制性的热电厂和别的发电厂哪里有烟气排出。随着对环境污染的不断担忧，需要减少它，静电除尘器已成为必需品。静电除尘器使用高强度电场将粉尘颗粒电离在空气流中，然后通过相反的充电的收集器（电极）收集灰尘颗粒。通过锤击收集器将收集一旦收集的粉尘颗粒从收集器板上移除。
我们将学习各种各样的静电除尘器中的组件在本文中，所以你可以更好地了解静电除尘器如何工作并从烟道气中取出杂质。
这是一个基本图静电除尘器。在这里，您可以看到有一个AC电源，送入控制柜。这电压通过使用高压加强升级变压器然后被二极管纠正。一旦AC转换为DC，就被送到放电电极。烟道气通过放电电极并获得电离。具有与离子相反的极性的集电极电极吸引离子。通过锤击收集电极，粉尘颗粒与集电极电极分离并由料斗收集。
所以，简而言之，各种各样的静电除尘器中的组件是：

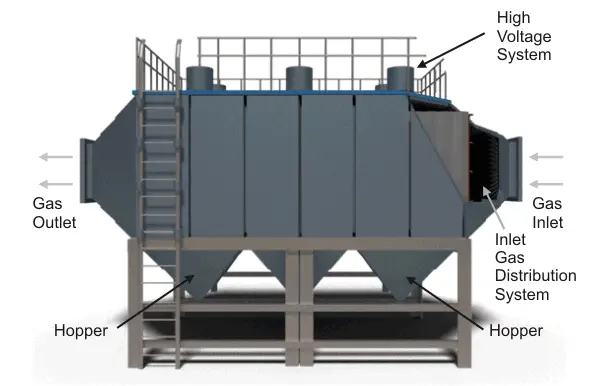

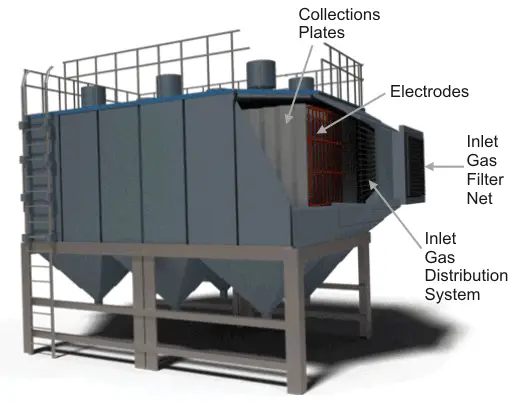

这是静电除尘器的更详细的图
现在我们将详细介绍一些这些组件：
电极
放电电极由包含小直径的焊接和退火铜线的管子组成。电线垂直悬挂，可以产生大量的电晕抵消。它们的主要功能是产生高强度电场并在烟道气中电离颗粒。
收集电极由金属板制成。他们吸引了颗粒物质。
Rapper线圈
Ropper线圈提供高强度的剪切力以使颗粒从收集电极移位。它们以设定的时间间隔击中收集电极，用于收集料斗中的灰尘颗粒。
变压器整流器单元
需要高压DC来对放电电极充电以产生电晕效果。要做到这一点，第一，电压首先使用a加倍高压变压器。然后交流电源被改变为DC。然后将DC电源送入放电电极。
料斗
料斗是一个大的金字塔形容器，收集颗粒物质。它们由钢制组成。当Ropper线圈从电极移位颗粒时，在收集电极中收集的灰尘被转移到料斗中。料斗收集尘埃颗粒。一旦料斗达到最大容量，灰尘就会通过底部的开口排出。振动器安装在外壁上以释放颗粒物质。
