变压器水箱

变压器的储罐

这是一种圆柱形罐体,安装在变压器主罐体顶部的支撑结构上。的主要功能变压器的保护槽就是为变压器内部的油提供足够的膨胀空间。

变压器储罐的功能

变压器当环境温度升高时,变压器内油的体积增大。变压器的储液罐为膨胀的变压器油提供足够的空间。它也可以作为变压器绝缘油

储罐的建造

这是一个两端封闭的圆柱形油容器。容器两侧设有大型检查盖,方便容器内部的维护和清洗。

储罐管,即来自主变压器储罐的管,从储罐底部突出在储罐内部。储油器内部的储油器管的头部设有盖。这种设计防止油泥和沉淀物从储油器进入主罐,所以该管在设有盖的同时也是凸起的。一般硅胶呼吸固定管从顶部进入保护器。如果它从底部进入,它应该被投射到远高于油在保存器内的水平。这种安排确保油不进入硅胶呼吸即使在最高的运营水平。

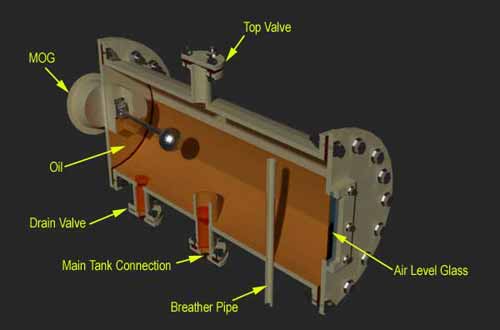

枕

储罐的工作

当变压器绝缘油因负载和环境温度而体积增大时,油箱内油位以上的空隙部分被膨胀的油所占据。因此,该空间中相应数量的空气通过呼吸被推开。另一方面,当变压器负荷降低时,变压器被切断,当环境温度降低时,变压器内部的油收缩。这使得外面的空气进入变压器的保护槽通过硅胶呼吸器。

气封式枕

在这种变压器保护器中,在保护器储液器内装有由丁腈橡胶制成的空气池。硅胶呼吸器连接在该空气室的顶部。油位在电力变压器上升和下降根据这个空气室充气和放气。当细胞泄气时,细胞内的空气通过呼吸器排出,另一方面,如果细胞膨胀,外部的空气通过呼吸器进入。

这种安排防止油与空气直接接触,从而减少油的老化影响。

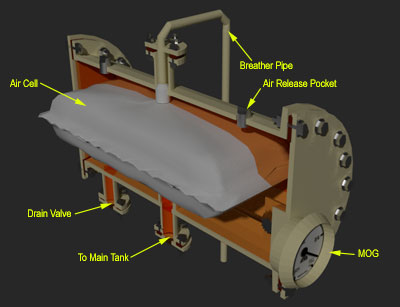

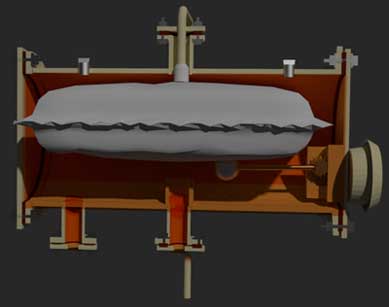

气囊枕 气封式枕

单元格外部可用的空间油枕里面全是油。在保护器的顶部设有通风口,用于将空气池外的积聚空气排出。
空气电池内部的压力必须保持在1.0 PSI。

隔膜密封的枕

在这里隔膜被用作变压器油和大气之间的屏障。在这种情况下,变压器的保护器是由如下所示的两个半圆形组成。

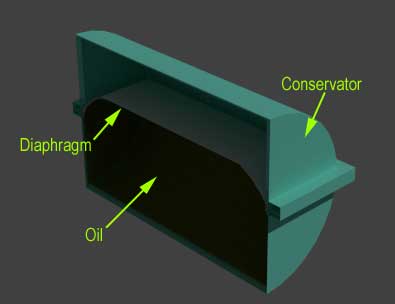

隔膜枕
隔膜被固定在两半和螺栓之间。当油膨胀时,它推动隔膜向上。膜片的位置由油位指示器指示,即磁性油表(此处MOG不在上图中显示),因为这个MOG的杆连接到膜片上。当油罐内的油位下降时,隔膜偏转,大气中的空气就会充满空位。这种空气是通过连接顶部中间的硅胶呼吸器吸入的变压器的保护槽.(此处硅胶呼吸器不在上图中显示)
这种类型的保存器比空气电池保存器有一个优点。如果气体被加压到很高的水平,它就会溶解在石油中。经过一段时间,石油中的含气量达到饱和点。如果在这个阶段,负载变压器突然下降或环境温度严重下降,压力下降,油变得过饱和,会产生气泡。如果有一个皮条客连接在冷却电路,它将有助于产生气泡。在强电场区域,这些气泡可能导致绝缘失效。(这里硅胶呼吸器,MOG,排水阀,气穴,储气罐到主罐的连接不在上图中显示。)
