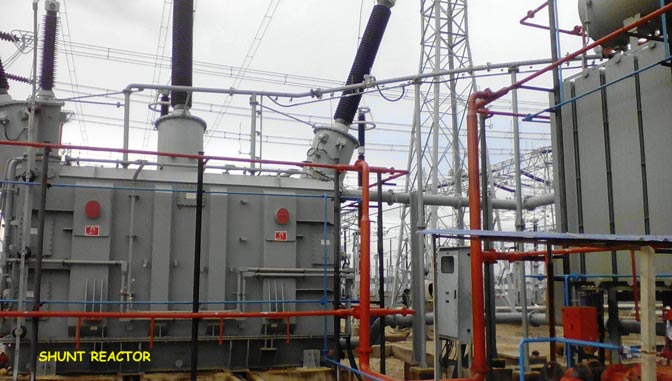

并联反应器用于补偿A的电容式无功功率长传输线。分流反应器的结构特征可以改变制造商制造商，但施工的基本或更少。
顺式反应器的核心
盖芯通常用于分流反应器。核心由冷轧晶粒定向硅钢板构成，以降低滞后损失。纸张层压以减少涡流损失。通过将高模量的叠片之间放置在叠片之间的高模量之间，故意提供差距。通常，差距径向维持。叠层沿纵向放置在每个包中。通常，使用核的5个肢体3相结构。它是壳牌型结构。轭和侧肢未被撕开，但是单个相的三个内部四肢由如图所示的径向空隙构成。
顺式反应器绕组
关于反应堆的绕组没有什么特别的。这主要由铜导线制成。这导体是纸质绝缘。在转弯之间提供绝缘间隔物以保持油循环路径。这种布置有助于有效地冷却绕组。
电抗器冷却系统
通常是一个分道的反应器处理低当前的这就是为什么昂凡（石油天然气天然）冷却足以用于分流反应器即使用于超高电压等级。散热器组与主罐连接，以方便冷却。
反应堆坦克
用于UHV和EHV系统的较大额定反应器的主罐通常是喇叭罐类型。这里，底部罐和喇叭罐都是由合适厚度的钢板制造的。合适的块的钢板焊接在一起以形成两个罐。坦克设计并构造成可承受充分的真空和一个大气的正压。坦克应该如此设计，这些可以通过道路和铁路运输。
反应堆保守者
保守座设置在罐顶部，主罐与储存器连接管线合适直径。保守件通常是水平对齐的圆柱形罐，以向油的油提供足够的空间，以由于温度升高而膨胀。空气和油或空气电池之间的柔性隔板设置在保守部中用于上述目的。这保守罐还配备了磁油表，以监测反应器中的油位。磁性油表也通过常开（NO）直流接触的警报，当油位低于预设水平，由于漏油或任何其他原因时，油位低于预设水平。
压力释放装置
由于反应堆内的巨大故障，油箱内可能会突然和过度膨胀。在反应器中产生的这种巨大的油压应立即释放，并与电源系统的反应器分离。压力浮雕装置做这项工作。这是弹簧加载的机械装置。这是安装在主罐的屋顶上。在致动的情况下，罐中的油的向上压力变得大于向下弹簧压力，结果将在装置的阀盘中有一个开口，通过该阀盘中的膨胀油来缓解内部的压力坦克。有一个机械杆连接到通常在水平位置处的装置上。当设备被致动时，该杠杆变为垂直。通过观察杆的对准，即使从地面级别，也可以预测压力释放装置（PRD）是否已经操作。 The PRD is accompanied with a trip contact to trip the shunt reactor at the event of actuation of the device.
n b： - 一旦驱动，就无法从遥控器重置PRD或这种类型的设备。它只能通过将杆移动到原始水平位置来手动复位。
Buchholz继电器
一Buchholz继电器安装在连接的管道上保守罐和主坦克。该装置收集油中产生的气体，并致动附带的警报触点。它还具有跳闸触点，该触点在装置中的气体突然积聚或通过装置的快速流动（油浪涌）致动。
硅胶呼吸道
当油变热时，因此从保守或空气壳（使用空壳）出来的空气中膨胀。但在收缩油期间，来自大气中的空气进入保守员或空气壳（使用空壳）。这个过程称为浸没设备的呼吸（如变压器或反应堆）。在呼吸过程中，如果不照顾，显然水分可以进入设备。管道保守罐或空气壳配有填充硅胶晶体的容器。当空气通过它时，水分被硅胶吸收。
绕组温度指示器
绕组温度指示器是一种与继电器相关的指示仪表。这由传感器灯泡组成，该传感器灯泡放在反应堆屋顶上的填充袋中。传感器灯泡和仪器壳体之间有两个毛细管。一个毛细管连接到仪器的测量光泽。其他毛细管连接到仪器中的补偿波纹管。测量系统，即传感器灯泡，毛细管和两个波纹管都填充有液体，当温度变化时改变其体积。浸入其中传感器灯泡的袋被加热线圈围绕，加热线圈被与其成比例的电流供给当前的流过反应器的绕组。重力操作没有触点附加到仪器的指针系统，以分别提供高温报警和行程。
油温指示器
油温指示器由一个传感器灯泡组成，该传感器灯泡放在反应堆罐顶部的填充口袋中。传感器灯泡和仪器壳体之间有两个毛细管。一个毛细管连接到仪器的测量光泽。其他毛细管连接到仪器中的补偿波纹管。测量系统，即传感器灯泡，毛细管和两个波纹管都填充有液体，当温度变化时改变其体积。将传感器灯泡浸入其中的袋，安装在最热的油的位置。
衬套
每相的绕组端子通过绝缘衬套布置从反应器男孩出来。在高压分流式反应器中，衬套是填充的。将油密封在衬套内，这意味着在主罐内衬套内的油之间没有链接。油位压力灯设置在冷凝器衬套的膨胀室上。
