电流变压器：它是什么？（以及它如何工作？）

仪表变压器的定义

仪表变压器方法电流互感器和电压变压器用于使用电力用于测量和保护目的系统的踩下电流和电压的系统。实际上中继和用于保护和计量的仪表，不设计用于高电流和电压。

高电流或电压电力系统不能直接进入继电器和米。电流变压器缩小额定系统当前的同样达到1安培或5安培电压变压器踩下系统电压为110 V.继电器和仪表通常设计为1AMP，5 AMP和110 V.

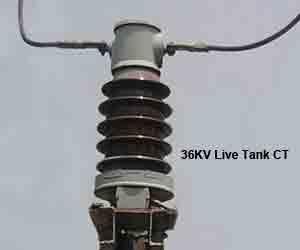

什么是当前变压器？

电流变压器（CT）是仪器变压器其中，二次电流基本上与初级电流成比例，并且通过理想的零度与其不同的相位不同。

CT精度等级或当前变压器类

电流变压器类似于a电力变压器在某种程度上，但建设和运营原则存在一些差异。对于计量和指示目的，初级和二次电流之间的比例在正常工作范围内是必不可少的。通常是准确性电流互感器最高可达125％的额定电流;因为允许的系统电流必须低于额定电流的125％。

相反，希望在该限制之后饱和电流互感器芯，因为由于系统通过电流引起的不必要的电应力可以防止连接到电流互感器的次级的计量仪器，因为次级电流均匀地不高于期望的限制电流变压器的初级电流升高到比其额定值高的值非常高。因此，工作范围内的精度是用于计量目的的电流变压器的主要标准。计量电流变压器的精度的程度由电流互感器表示准确课程或简单电流变压器类或者CT类。

但在保护的情况下，电流变压器可能与计量电流互感器的精度水平相同，尽管期望在高故障电流经过主机期间不饱和。

因此，保护​​电流互感器的核心设计成使得它不会饱和，用于长距离电流。如果核心的饱和度在初级电流的较低水平上，则初级电流的适当反射将不会缩放，因此连接到次级的继电器可能无法正常工作，并且保护系统损耗其可靠性。

假设，您有一个电流比率400/1a的电流变压器，其保护芯位于500a。如果电流互感器的初级电流变为1000，则次级电流仍然是1.25 a，因为二次电流不会由于饱和度为1.25 A后增加。如果执行竞争中继CT的次级电路为1.5a，它不会在电源电路的所有均匀故障水平下操作为1000A。

保护电流互感器的精度的程度可能不像计量电流互感器一样好，但它也由电流变压器表示准确课程或简单电流变压器类或者CT类如计量电流的情况变压器但几点不同的方式。

电流变压器理论或CT

正如我们之前讨论的那样，具有相同的电力变压器基本工作原理的CT功能，但这里有一些差异。如果电力变压器或其他通用变压器，则初级电流随负载或次级电流而变化。在CT的情况下，初级电流是系统电流，该初级电流或系统电流变换到CT次级，因此二次电流或负荷电流取决于电流互感器的初级电流。

在电力变压器中，如果负载断开连接，则只有磁化电流在主中流动。电力变压器的主电流从与辅助连接的负载成比例的电流。但在CT的情况下，主要用电力线串联连接。因此，通过其主要的电流只不过是电流流过该电源线。

CT的初级电流不依赖于负载或负荷是否连接到次要，或者是次要的阻抗值。通常CT在主要的位置，其中次要转弯数量很大。说n .._P.是ct minion和i的次数_P.是通过主要的电流。因此，初级at等于n_P.一世_P.在。

F次级和二次电流的次数在该电流变压器中是n_S.和我_S.然后分别为次级等于n_S.一世_S.在。

在理想的CT中，初级AT恰好与次级相等。

因此，从上面的声明中，很明显，如果CT在初级绕组中有一个转弯，并且在次级绕组中有400次，如果初级有400个电流，则它将在次要负担中具有1 A.

因此，CT的转数为400/1 a

电流变压器错误

但是在实际的电流变压器（CT）中，通过研究CT的Phasor图来最佳地考虑所连接的错误，

一世_S.- 二次电流。
E._S.- 二次诱导EMF。
一世_P.- 初级电流。
E._P.- 主要诱导的EMF。
K._T.- 转动比率=次要转弯的数量/主要转弯的数量。
一世_0.- 激励电流。
一世_m- I的磁化成分_0.。
一世_W.- I的核心损失组成部分_0.。
φ._m- 主助焊剂。
让我们作为参考持续助焊剂。EMF E._S.和E._P.落后于此助势到90°。路人e的大小_S.和E._P.与次要和主要转弯成比例。激励电流i_O.这是由两个组件构成的_m和我_W.。
二次电流i_0.在次级诱导的EMF e背后滞后_S.通过角度φ_S.。现在转移到二次电流P.rimary side by reversing I_S.并乘以转为比例K._T.。总电流流过主要i_P.然后是k的矢量和_T.一世_S.和我_0.。

电流变压器或CT中的当前误差或比率错误

从上面的路边图中可以清除主要电流i_P.并不完全等于二次电流乘以转为比例，即K._T.一世_S.。这种差异是由于初级电流由核心激励电流贡献。这当前变压器中的错误由于这种差异引入，称为CT或某些时间的当前误差电流变压器中的比率误差。

电流变压器中的相位误差或相位角误差

对于理想的CT，初级和反向的次级电流矢量之间的角度为零。但是对于实际的CT，由于初级电流必须提供退出电流的组件，因此两种相位之间存在差异。称为上述两个阶段之间的角度电流变压器中的相位角误差或ct。
在这里，在Pharos图中，相位角误差通常以分钟表示相位误差。

电流变压器误差原因

总初级电流实际上并未在CT中转换。核心激励消耗的初级电流的一部分，其余的实际上是变压器转为比例CT所以有当前变压器中的错误意味着两者都有电流变压器中的比率误差以及ASA电流变压器中的相位角误差。

如何降低当前变压器的错误

为了更好的性能，希望减少这些错误。为了实现当前变压器的最小误差，可以遵循以下内容，

1. 利用高渗透率和低的核心滞后损失磁性材料。
2. 保持额定负担到实际负担的更近的价值。
3. 确保磁通路径的最小长度和增加芯的横截面积，最大限度地减少核心的接头。
4. 降低次要内部阻抗。
