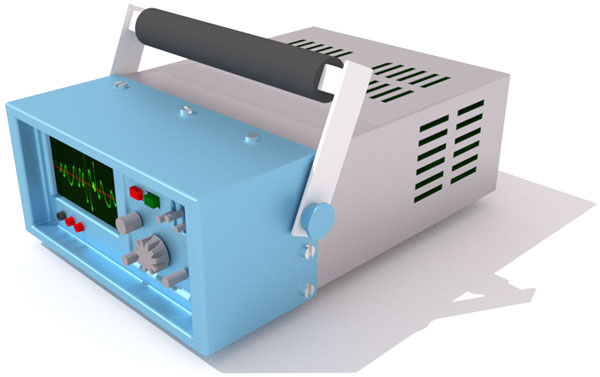

一个数字示波器是一种将波形的数字副本存储在数字存储器中的仪器,它使用数字信号处理技术而不是使用模拟技术来进一步分析。它捕捉非重复信号并有意识地显示出来,直到设备复位。在数字存储示波器,接收、存储、显示信号。数字示波器测量的最大频率取决于两个因素:一是示波器的采样率,二是转换器的性质。转换器是模拟或数字。数字示波器中的道是明亮的,高清晰度的,并在几秒钟内显示,因为它们是非存储的道。数字示波器的主要优点是它可以通过分析存储的轨迹来显示可视化和数值。
在平板上显示的轨迹可以被放大,也可以改变轨迹的亮度,采集后可以根据需要进行细微的细节处理。
有一个小屏幕显示输入电压在特定的轴上一段时间内。甚至可以显示三维图形或多种波形,通过做一些变化来进行比较。它的优点是可以捕获和存储电子事件以备将来使用。数字示波器以其存储、显示、跟踪速度快、带宽大等优点得到了广泛的应用。数字示波器虽然比模拟示波器昂贵,但在市场上仍很受欢迎。
有时,人们会混淆两者数字电压表和数字存储示波器.他们认为两者都与电压有关。但两者之间存在着巨大的差异。数字示波器显示图形表示的信号,用于视觉诊断,并帮助发现意外电压源.它也代表了时间,受影响的电路,和脉冲的形状,这样技术人员可以很容易地找到故障的部分。它可以定位操作中哪怕是很小的问题,并发送替换或调优警报。另一方面,数字电压表只记录电压波动,需要进一步诊断。
模拟存储示波器
在原始存储示波器中有模拟输入阶段,然后将信号转换为数字格式,使其可以存储在称为阴极射线管的特殊存储器中。这些信号在转换回模拟格式之前处理。阴极射线管通过将其作为电荷图案绘制它来保持电极上的图像,然后这些图案调制电子射线以传送存储信号的图片。
数字示波器技术

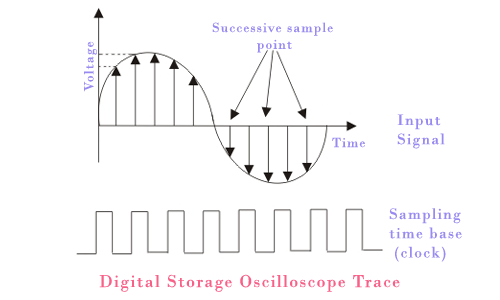

首先通过模拟电路对波形进行调节,然后进入接收数字信号的第二阶段。要做到这一点,必须通过模拟数字转换器和输出信号记录在数字存储器的不同时间间隔。这些记录的点一起形成波形。波形中的点集表示其长度。采样率决定了示波器的设计。所述记录的轨迹随后由所述处理电路进行处理,所述获得的轨迹准备显示以供视觉评估。
数字存储示波器的用途
- 用于检测信号电压在电路调试。
- 测试在制造业。
- 设计。
- 无线电广播设备中信号电压的测试。
- 在研究领域。
- 录音录像设备。
