什么是数字电压表

什么是数字电压表?

电压表是一个电气测量仪器用来测量潜在差异两点之间。这电压测量可以是AC或DC。二电压表的类型可用于电压测量的目的,即模拟和数字。

模拟电压表通常包含一个带有针根据测量移动的针头的拨盘,从而显示相同的值。随着时间的推移模拟电压计数字电压表由于与数字系统相关的相同优点。

虽然数字电压表不完全替换模拟电压表,但仍有许多地方在数字电压表上优先考虑模拟电压表。

数字电压表显示AC或DC电压的值直接测量为可分散数值而不是在模拟仪器中的连续刻度上的指针偏转。

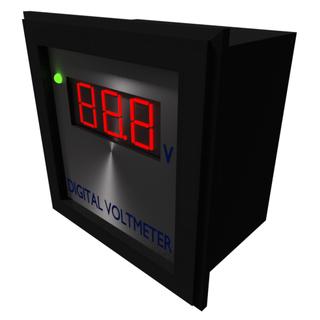

数字电压表

与数字电压表相关的优点

数字电压表的优点包括:

  • 读数DVMS.很容易,因为它消除了观察测量中的错误经营者承诺。
  • 错误由于视差和近似完全消除了。
  • 读书可以很快。
  • 输出可以馈送到存储器设备以进行存储和未来计算。
  • 多功能和准确
  • 紧凑又便宜
  • 低功耗要求
  • 可移植性增加

数字电压表的工作原理

数字电压表

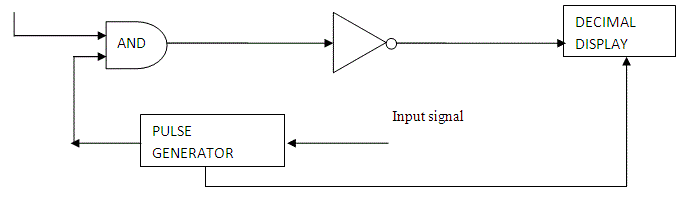

简单数字电压表的框图如图所示。
解释各种块
输入信号:它基本上是信号i.e.电压要测量。
脉冲发生器:实际上它是一个电压源。它使用数字,模拟或两种技术来生成矩形脉冲。矩形脉冲的宽度和频率由发电机内的数字电路控制,同时由模拟电路控制幅度和上升和下降时间。

和门:只有在两个输入都很高时,它才会提供高输出。当火车脉冲与矩形脉冲馈送到它时,它为我们提供了一种输出,该输出具有持续时间与来自脉冲发生器的矩形脉冲相同的训练脉冲。

火车脉搏
矩形脉冲
输出和门

不是门:它反转了输出和门。

输出不是门

十进制显示:它计算冲动的数量,从而持续时间,并显示电压的值引领或校准后的LCD显示屏。
现在我们在情况下了解数字电压表的工作如下:

  • 未知电压信号被馈送到脉冲发生器,该脉冲发生器产生宽度与输入信号成比例的脉冲。
  • 脉冲发生器的输出被送入和门的一条腿。
  • 输入信号到另一条腿和门是一列脉冲的脉冲。
  • 和门的输出是正触发的持续时间的持续时间,与脉冲发生器产生的脉冲的宽度相同。
  • 这种正触发的火车被送入逆变器,使其转换为负触发的火车。
  • 逆变器的输出被馈送到计数器,该计数器在与输入信号中成比例的持续时间内的触发器的数量。电压在测量下。
  • 因此,可以校准计数器以直接指示伏特的电压。

我们可以看到数字电压表的工作,除了模拟到数字转换器,它将模拟信号转换为脉冲列,其数量与输入信号成比例。所以A.数字电压表可以使用A / D转换方法中的任何一种来制作。
数字电压表的工作
在A / D转换方法的基础上,使用的数字电压表可以被归类为:

  • 斜坡式数字电压表
  • 集成型电压表
  • 电位型数字电压表
  • 连续近似型数字电压表
  • 连续平衡型数字电压表

如今数字电压表由于其多任务特征,也由数字毫米代替。它可用于测量当前的电压反抗。但仍有一些不同的字段正在使用分离的数字电压表。
