的双梁示波器发射两个电子束同时显示在一个示波器上,该示波器可以单独或联合控制。双束示波器的结构和工作方式完全不同于双迹示波器。这些管道的建造更加复杂,整个过程也更加昂贵。
一种特殊类型的双光束示波器可以显示两个电子束产生或偏转光束。现在,双光束示波器已经过时了,因为这种功能可以用数字示波器来实现,而且效率更高,不需要双光束显示。数字示波器捕获一束电子,同时分裂成许多通道。

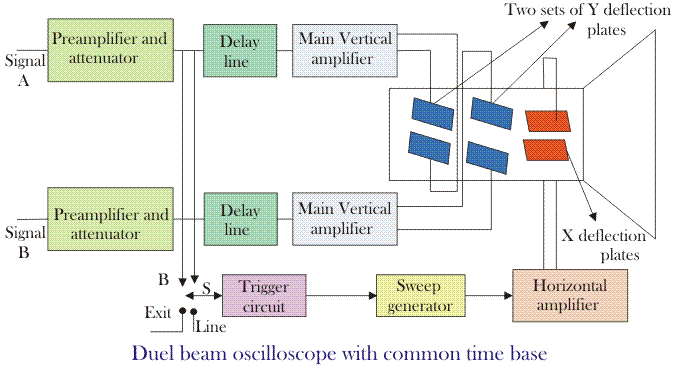

双光束示波器的构造
对于来自不同来源的两束电子束,有两个单独的垂直输入通道。每个通道都有自己的衰减器和前置放大器。因此,每个通道的振幅最终都是可以控制的。
两个信道可以具有允许不同扫描速率的共同或独立的时基电路。在穿过一组水平板之前,每根梁通过不同的通道产生不同的垂直挠度。水平放大器由扫描发生器编译,驱动产生共同水平偏转的极板。水平板允许两束电子束同时穿过屏幕。
双梁示波器用双电子枪管或分束都能在阴极射线管内产生两束电子束。在这种方法中,每个光束的亮度和聚焦是分别控制的。但是两根管子增加了示波器的尺寸和重量,它看起来很笨重。
另一种方法是分束管,该方法采用单电子枪。在Y偏转板和最后阳极之间有一个水平分流板。极板的电势与最后一个阳极的电势相同,并且它沿着两个垂直偏转极板之间的管子的长度移动。因此,它隔离了这两个渠道。当单光束一分为二时,合成光束的亮度是原始光束的一半。在高频操作中,它是一个劣势。另一种提高合成光束亮度的方法是在最后一个阳极上有两个光源,而不是一个,这样光束就可以从阳极中产生。

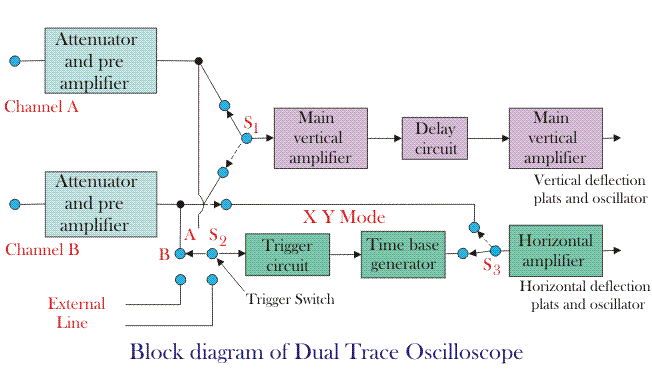

双光束和双道示波器的区别
双束示波器有两个不同的电子枪,通过两个完全独立的垂直通道,而作为双迹示波器有单电子束分裂成两个,通过两个单独的通道。
双线阴极射线示波器不能在轨迹之间快速切换,因此不能捕获两个快速瞬态事件,而双光束CRO没有切换的问题。
两束显示的光线的亮度有很大的不同,因为它在很宽的扫描速度下工作。另一方面,合成显示器的双迹亮度是相同的。
双道显示光束的亮度为双光束CRO亮度的一半。
