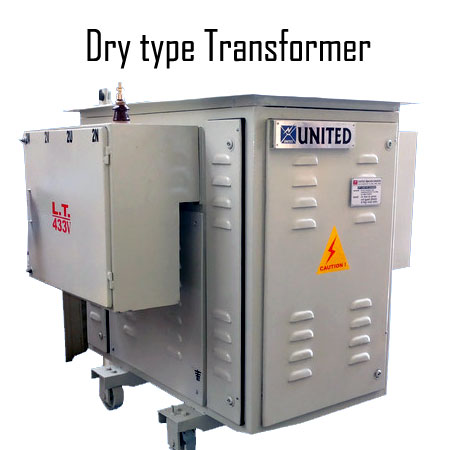

什么是干式变压器?
一种干式变压器是A.变压器的类型从来没有使用任何绝缘液体,其中绕组或芯浸入液体中。相反,绕组和芯保持在用空气加压的密封罐内。
干式变压器的类型
干式变压器是两种类型的。他们是
- 铸造树脂干式变压器(CRT)
- 真空压力浸渍变压器(VPI)
铸造树脂干式变压器(CRT)
铸造树脂干式变压器(CRT)用于高湿度易发区域。它是因为其初级和次级绕组用环氧树脂包封。该封装有助于防止水分渗透以影响卷绕材料。通过这种铸造树脂封装实现了完全保护,以便变压器可以在高度潮湿的区域中没有中断的情况。因此,该变压器是非吸湿性的。
这种类型的变压器可用于25 kVA至12,500 kVA的额定值。用F的绝缘类(90O.C temp。上升)。
这种类型的变压器具有一些特色的优势。他们是-
- 更好的负载能力。
- 低局部放电以及低损耗。因此效率非常好。
- 由于具有不易燃绕组绝缘,因此对火灾危害提供零风险。所以它适合室内安装。
- 可安装户外IP 45外壳。
- 和越野非吸湿。
真空压力浸渍变压器(VPI)
这种类型的变压器由最小易燃材料作为绕组绝缘制成。该变压器的绕组在连续层中的箔或条带中制成。但对于更高来说电压,绕组由磁盘制成,该盘由相对于电压电平的功率额定值串联或并联。
绕组的绝缘是用H聚酯树脂制成的无效浸渍。初级和次级绕组在真空保护箱内安全地加入。水分进入保护很高,它永远不会受到湿气的影响。
这种类型的变压器可从5KVA到30MVA,保温等级F(155O.c)和h(180O.C)。它具有保护直到IP56。
这种类型的变压器有几个优点。他们是-
- 机械强度高。
- 无效绝缘。
- 没有温度波动。
- 轻松维护。
- 不太容易发生火灾。
干式变压器的优点
主要优点干式变压器如下所述。
- 人民和财产的安全。
- 维护和无污染解决方案。
- 简易安装。
- 侧面清除少。
- 环保。
- 良好的支持过载能力。
- 降低了民用安装工程和防火系统的成本。
- 在地震事件的情况下表现出色。
- 没有火灾危险。
- 优异的短路电流抵抗力。
- 由于低热和介电加热,持久持久。
- 适用于潮湿和污染的地区。
干式变压器的缺点
但干式变压器有一些缺点。他们是-
- 干式变压器持久,绕组故障的机会较少。但是一旦它失败了整个设置就会改变,即用肢体完全改变高压和低压绕组。
- 对于相同的电源和电压额定值,干式变压器比油冷变压器更昂贵。
干式变压器的应用
干式变压器广泛使用 -
- 化学,石油和天然气工业
- 环保区(例如防水区)
- 火灾区(例如森林)
- 内城区变电站
- 室内和地下变电站
- 可再生一代(例如离岸风力发电机)
设计干式变压器的重要因素
下面给出了干式变压器的重要设计参数。
绝缘类型的选择
通常,绝缘保温的F和H类绝缘用于绝缘初级和次级绕组。这是因为这些类具有高温耐受性,即155O.c对于f和180O.C为H类保温。通常清漆和聚酯树脂用作绕组的绝缘。除了温度承受能力,机械强度;介电强度和反抗热冲击是必须通过为绕组选择的绝缘来满足的基本能力。
选择绕线材料
通常铜和铝用于制造绕组或线圈。虽然铜更好导体,铝导体伤口变压器具有低成本和重量。对于相同的当前的额定值,具有较少横截面的铜导体用作变压器中的绕组材料。铜线线圈提供比铝卷更多的机械强度。
磁芯损失的核心材料
核心材料选择在变压器设计中非常重要。核心材料必须具有高渗透性和更少的渗透性滞后损失。但两者都不能在任何核心材料中实现。通常,硅钢,CRGO等用于允许最小磁滞损失,渗透性较高。
规定
当变压器中的次数电压滴由于负荷增加而突然,该调节称为差的调节。差的调节是由于变压器较高的内部泄漏电抗。所以,泄漏电抗在设计期间保持在2%以内。
预期寿命
变压器的寿命取决于由于过载引起的温度上升由于温度上升导致的绕组绝缘的分解。通常,B类,F和H绝缘是干式变压器,以承受高温梯度,包括环境温度。因此,必须对变压器的设计相对于运行全负载条件的温度的升高来完成。
亏损
没有负载损失平均核心损失和涡流这与装载条件无关。但是在装载条件下,发生铜损,其中包括铁损,以增加电压调节的值,即差电压调节。泄漏电抗和绕组阻力必须在适量的值范围内,以最小化这种损失和更好的电压调节,从而提高效率。
过载
由于长时间跨度,加载条件对变压器有害。重载是当变压器必须满足其连接负载需求时过热的原因。因此,大量电流使绕组造成铜耗,并导致变压器损坏。为了冷却绕组,提供风扇冷却系统干式变压器。
k因子
它是变压器绕组中非正弦电流产生的热量的能力。纯正弦波在电压和电流波形中没有获得。它是由于今天的各种电子设备使用。一些谐波存在于电压和电流波形中。变压器的鲁棒设计速度困扰k因素,提供变压器长期持久的寿命。
绝缘水平
在变压器设计中,绝缘水平调整是一个重要因素。通常根据基本脉冲水平和系统过电压选择一般绝缘水平。强度的绝缘水平增加了变压器的寿命。
