直流串并联电路解释(包括例子)

什么是电路?

一个电路是通过导电路径互连的两个或多个电气元件的组合。电气部件可以是活动组件， 要么不活跃的组件，或者两者的某种结合。

什么是直流电路?

有两种类型的电力 -直流(直流),交替的电流(交流)。处理直流电或直流电的电路被称为直流电路，和处理交流电或AC的电路被称为AC电路。

组成部分电气直流电路主要是电阻性的，而交流电路的元件既可以是电阻性的，也可以是无功的。

任何电路可以分为三个不同的组 - 系列，并行和串联。因此，例如，在DC的情况下，电路也可以分为三组，例如系列直流回路那并联直流电路，和串并联电路．

什么是串联直流电路?

当所有电阻组件的一个直流线路是否端到端连接形成单一的流动路径当前的，则该电路称为系列直流回路．端到端连接组件的方式称为串联连接。

假设我们有n个电阻R.₁, R₂, R_3............. R_N.它们是端对端相连的，也就是说它们是串联的。如果这个级数组合是通过a连接的电压源电流开始通过这条单一路径。

当电阻端对端连接时，电流首先进入R₁然后，同样的电流进入r₂然后是R._3.最后达到R_N.电流从电流进入电压源的负端子。

以这种方式，相同的电流通过串联连接的每个电阻循环。因此，可以得出结论系列直流回路，相同的电流流过了所有部分电路．

再根据欧姆的法律， 这电压下降跨越电阻是它的产物电阻而目前流过它。

在这里，通过每个电阻的电流是相同的，因此通过每个电阻的电压降与它的电阻值成正比。

如果电阻的电阻不相等，那么通过电阻的电压降也不相等。因此，每一个电阻器都有其单独的电压降系列直流回路．

三电阻直流系列电路

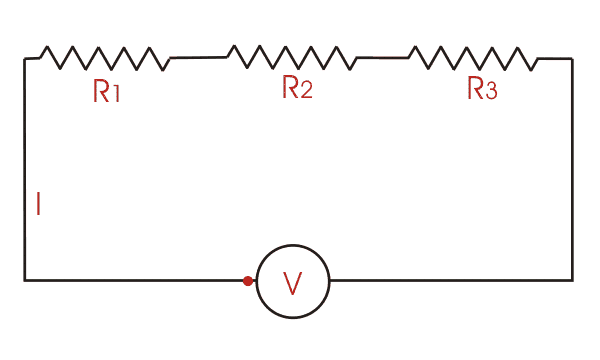

下图是一个带有三个电阻的直流串联电路。这里用一个移动的点来表示电流的流动。请注意，这只是一个概念性表示。

系列DC电路示例

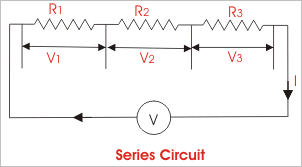

假设有三个电阻R₁, R_2，和R_3.串接在a上电压源如图所示的V（量化为伏特）。让电流I（量化为Ampere）流过串联电路。现在根据欧姆的法律，
电阻器r的电压降₁, V₁=红外₁
电阻器r的电压降₂, V₂=红外₂
电阻器r的电压降_3., V_3.=红外_3.
整个系列DC电路上的电压降，
V =电阻上的电压降R₁+跨电阻器的电压降₂+跨电阻器的电压降_3.



根据欧姆的法律， 这电阻电路由V / I给出，因此是R。因此，

所以，系列的有效阻力直流线路是．从上面的表达式可以得出结论，当多个电阻器串联连接时，串联组合的等效电阻是其各个电阻的算术和。
从上面的讨论中，以下几点出来了：

1. 当许多电子元件串联起来时，相同的电流流过电路的所有元件。
2. 串联电路上施加的电压等于电压滴跨越每个组件。
3. 各元件间的电压降与其电阻值成正比。

什么是平行的直流电路？

当两个或两个以上的电器元件连接,每个组件的一端连接到一个共同的点,另一端连接到另一个公共点,那么电子元件是并行连接,和这样一个电子直流回路称为平行直流电路．

在这个电路中，每个元件都有相同的电压降，它将完全等于电压在连接组件的两个共同点之间发生。

还在平行直流电路，电流有几个并联路径通过这些并联的元件，因此电路电流将被分成与元件数量相同的多个路径。

这里，在该电路中，每个组件上的电压降相等。再次按照欧姆的法律，任何电阻部件的电压降等于其产品电阻和电流通过它。

作为电压下降并联的每一个元件都是相同的，通过它们的电流与其电阻值成反比。

电直流平行电路，具有三个电阻

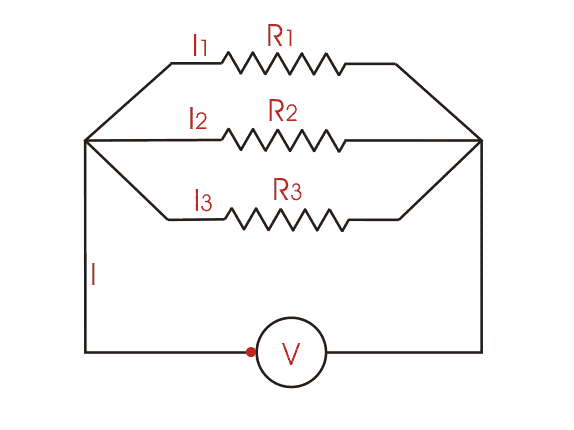

以下是具有三个电阻的DC并联电路的图。这里用一个移动的点来表示电流的流动。请注意，这只是一个概念性表示。

并行直流电路示例

假设有三个电阻R₁, R_2，和R_3.是平行连接的吗电压源V(伏特)的值如图所示。设I(安培)为总电路电流，总电路电流分为电流I₁,我_2，和我_3.流经R₁, R_2，和R_3.分别。现在根据欧姆的法律：
电阻器r的电压降₁， v = I₁．R.₁
电阻器r的电压降₂， v = I₂．R.₂
电阻器r的电压降_3.， v = I_3.．R._3.
整个并联直流电路上的电压降，
V =电阻上的电压降R₁=电阻器r的电压降₂=电阻器r的电压降_3.
引物v = I₁．R.₁= I.₂．R.₂= I._3.．R._3.



因此，当多个电阻器并联连接时，通过其各个电阻的往复运动的算术和给出等同电阻的往复运动。
从上面的并联DC电路讨论，我们可以提出以下结论：

1. 电压滴所有并联的组件都是相同的。
2. 通过并联的各个元件的电流与它们的电阻成反比。
3. 总电路电流是通过并联连接的各个组件的电流的算术和。

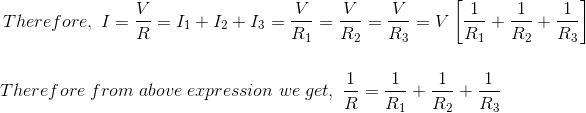

4. 等效电阻的倒数等于倒数的总和抵制单独连接的各个组件。

串并联电路组合

到目前为止，我们已经分开讨论了系列直流电路和并联直流电路，但实际上，电路通常是串联电路和并联电路的组合。

这样的组合通过适当的应用可以解决串联和并联电路欧姆的法律和规则串并联电路复杂电路的各个部分。

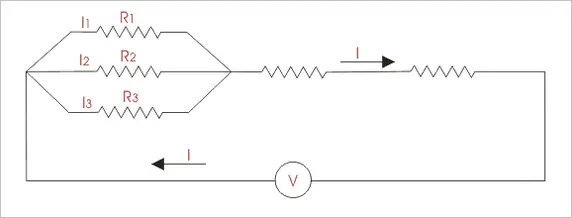

串并联电路
