电力变压器:变压器的定义和类型

电力变压器定义

一个电源变压器是一种静态机器,用于在不改变频率的情况下将电力从一个电路转换到另一个电路。这是非常基本的变压器的定义.由于,没有旋转或移动部分,因此变压器是静态设备。变压器在交流电源上运行。变压器效果互感原则。

电力变压器的历史

如果我们想知道变压器的历史,我们必须回到19世纪80年代。在那之前的50年,1830年,归纳法的性质被发现了,这是变压器的工作原理

后来改善了变压器设计,导致更高效率和较小的尺寸。逐渐大容量的变压器在几个KVA的范围内,MVA陷入了存在。在1950年,400kv电力变压器在高压电力系统中应用。在20世纪70年代早期,机组额数高达1100 MVA。1980年,各厂家生产了800KV甚至更高KV级的变压器。

使用电力变压器

发电在低电压水平中非常成本效益。理论上,可以将该低电压电平功率传输到接收端。如果传输导致更大的线电流导致更多导致线损失,则该低压功率。

但如果一个电源的电压水平增加,则当前的降低了力量,导致欧姆或i2降低了导体的横截面积,即降低了系统的投资成本,同时也提高了系统的性能电压调整系统。由于这些,必须加强低级功率以获得高效电力传输

这是由升压变压器在电力系统网络的发送侧。由于这种高压功率可以直接分配给消费者,因此必须在接收端的帮助下逐步下降到所需的水平下台变压器.因此,电力变压器在动力传输中起着至关重要的作用。

高压与低压比大于2的地方一般采用两绕组变压器。使用它是有成本效益的自动变压器其中,高电压与低电压的比值小于2。

同样,单单元三相变压器比单单元三相变压器更具成本效益三组单相变压器在一个单位三相系统.但是单个三相变压器单元有点难以运输,并且如果其中一个相绕组断裂,则必须完全从服务中除去。

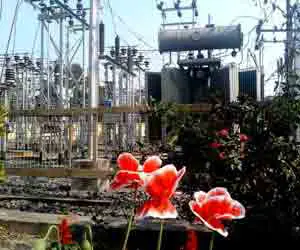

电力系统

类型的变压器

根据其用途、用途、构造等,变压器可以以不同的方式进行分类。请注意,有时这些分类是重叠的,例如,一个变压器可以同时是三相变压器和升压变压器。欲了解更多信息,请参考最佳电气工英雄联盟竞彩网程书籍请详细说明变压器的工作原理。

变形金刚的类型如下:

加强变压器和台阶变压器

加强变压器将低电压(LV)和高电流从变压器的初级侧转换为变压器的高电压(HV)和低电流值。

下台变压器将变压器一次侧的高电压(HV)和低电流转换为变压器二次侧的低电压(LV)和高电流值。

三相变压器和单相变压器

一般采用三相变压器三相电源由于它比单相变压器更具有成本效益。但当大小很重要时,最好使用一组三个单相变压器对一个三相变压器,因为它比一个单一的三相变压器单元更容易运输。

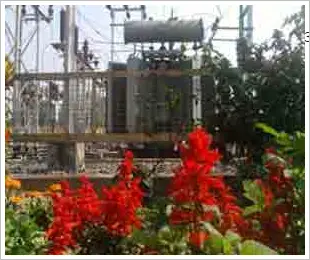

电气变压器

电力变压器,配电变压器和仪表变压器

电力变压器通常用于输电网络中电压水平的升高或降低。它主要在高负荷或高峰负荷时运行,在满载或接近满载时效率最高。

分配变压器降低电压以进行分销目的到国内或商业用户。它具有良好的电压调节,每天运行24小时,最高效率为满载的50%。

仪表变压器包括ct和pt,这是用来降低高电压和电流的较小值,可以由传统仪器测量。

两个绕组变压器和自耦变压器

通常使用两个绕组变压器,其中高电压和低电压侧的比率大于2。

这对一个自动转移器当高压侧和低压侧的比值小于2时。

室外变压器和室内变压器

作为Suggets的名称:户外变压器专为在户外安装而设计。

而室内变压器专为在室内安装而设计(谁会猜到!)。

油冷干式变压器

这种分类属于变压器冷却系统在变压器内使用。

在油冷变压器中,冷却介质为变压器油.而在干式变压器,使用空气冷却。

核心式变压器

变压器绕组有两种主要类型 - 芯型和外壳型。还有浆果型变压器。

一个核心式变压器有两条垂直的腿或有两个水平部分的四肢,称为轭。磁芯是矩形的,有一个共同的磁路。柱状线圈(高压和低压)放置在两肢上。

壳牌型变压器

一个壳式变压器有一个中央肢体和两个外部肢体。两个高压,低压线圈放置在中心肢上。双磁路是存在的。

浆果变压器

在浆果型变压器,核心看起来像车轮的辐条。这种类型的变压器采用紧装金属片罐,罐内充有变压器油。
