电动仪类型瓦特计

在我们研究内部结构之前电动式瓦特计，了解电动式功率计的工作原理是必要的。功率计式功率计的工作原理非常简单，这种原理可以表述为任何时候当前的携带导体放在一个内磁场，它经历机械力并且由于该导体的这种机械力偏转而发生。

电动式功率计的结构和工作原理

现在让我们来看看电动测功器的结构细节。它由以下几部分组成。
电测功器中有两种线圈。它们是:
动圈式
动圈在弹簧控制仪表的帮助下移动指针。限制电流通过移动线圈，以避免加热。所以为了限制电流，我们已经连接了高值电阻器与移动线圈串联。移动是空气芯，安装在一个枢轴上，可以自由移动。在电动式瓦特计，移动线圈用作压力线圈。因此，移动线圈连接在横跨电压因此，流过线圈的电流总是与电压成正比。

固定线圈
固定线圈分为两个相等的部分，这些部分与负载串联，因此负载电流将流过这些线圈。现在，使用两个固定线圈而不是一个线圈的原因很明显，这样就可以构造出相当大的电流。这些线圈被称为电流线圈电动式瓦特计．早期这些固定线圈设计用于携带约100安培的电流，但现在现代瓦特计设计以携带约20安培的电流以节省功率。

控制系统
两个控制系统，即。

1. 重力控制
2. 弹簧控制，仅在这些类型的瓦特计中使用弹簧控制系统。不能采用重力控制系统，因为会有明显的错误。

阻尼系统
使用空气摩擦阻尼，如涡流阻尼会使微弱的工作磁场变形，从而导致误差。
规模
在这些类型的仪器中使用均匀的尺度，因为移动线圈在任一侧在40度到50度的范围内线性移动。

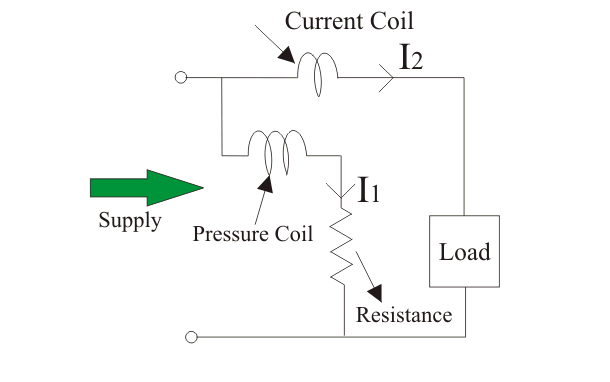

现在我们推导控制力矩和偏转力矩的表达式。为了推导出这些表达式，让我们考虑下面给出的电路图:

我们知道，在电动式仪器中，瞬时转矩与流过线圈的电流的瞬时值和与电路相连的磁通变化率的乘积成正比。
让我₁和我₂分别为压力线圈和电流线圈中电流的瞬时值。所以力矩的表达式可以写成:

其中，x是角。
现在让电压通过压力线圈的应用值为

假设电阻对于压力线圈非常高，因此我们可以忽略其抗性的电抗。在这种情况下，阻抗等于其电阻因此它是纯电阻的。
瞬时电流的表达式为₂= v / R_p在R_p为压力线圈的电阻。

如果电压和电流存在相位差，则通过电流线圈的瞬时电流表达式为

由于通过压力线圈的电流与通过电流线圈的电流相比非常非常小，因此可以认为通过电流线圈的电流等于总负载电流。
因此力矩的瞬时值为

将瞬时转矩从极限0积分到T即可得到偏转矩的平均值，其中T为周期的时段。

控制扭矩由t给出_c= K_x其中K为弹簧常数，x为挠度的最终稳态值。

电动式功率计的优点

以下是该电动式功率计的优点它们写的如下:

1. 在一定限度内，规模是一致的。
2. 它们可以用于测量交流量和直流量，因为刻度是为两者校准的。

电动仪类型瓦特计误差

以下是电动式功率计的误差:

1. 压力线圈电感误差。
2. 误差可能是由于压力线圈电容。
3. 错误可能是由于相互电感效果。
4. 错误可能是截止的。（即压力线圈在电流线圈后连接）
5. 由于涡流引起的错误。
6. 运动系统振动引起的误差。
7. 温度误差。
8. 杂散磁场引起的误差。
