什么是门控锁存器?
一个封闭的SR闭锁(或时钟锁存器)只能改变其输出状态时,有一个使能信号与所需的输入。因此,它也被称为a老同步锁.相反,能够在应用所需的输入条件时立即改变其状态的锁存被称为异步锁存。
这意味着输入只能在锁存器启用时起作用,否则即使应用了所需的输入,输出状态也不会发生变化。换句话说,当使能信号为高时锁存器是活跃的,当使能信号为低时锁存器是不活跃的。这个高低使能信号以时钟脉冲的形式应用于门控锁存器。

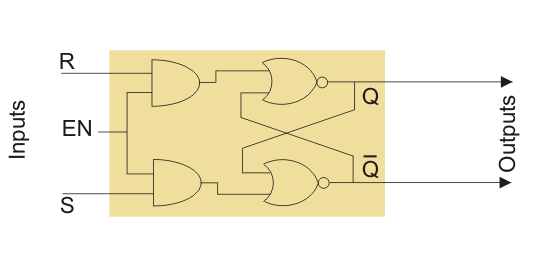

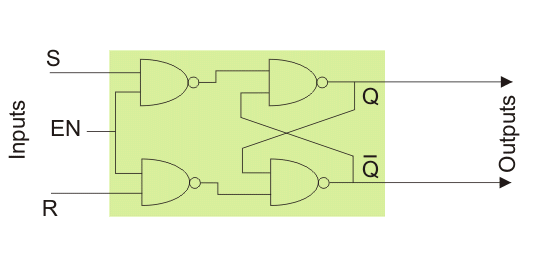

因此,门控S-R锁存器也称为时钟S-R触发器或同步S-R锁存器。由于这个锁存器只在时钟脉冲电平高时对应用的输入作出响应,这种类型的触发器也称为电平触发触发器触发器.a的逻辑电路门控SR锁存或时钟SR触发器如下所示。

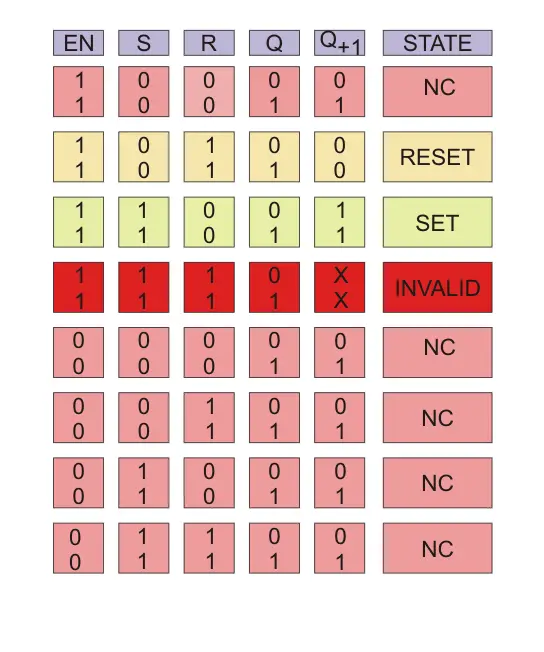

门控SR锁存真理表
的真值表对于门控SR锁存或门控SR触发器已显示在下表中。
也有D门闩,JK人字拖,有源低SR触发器,门控SR人字拖.您可以通过查看我们的完整列表了解更多关于时钟SR触发器和其他逻辑门逻辑门的问题.
