滞后环:它是什么(它的意义是什么)?

什么是滞后循环?

滞后回路(也称为滞后曲线)是四象限图,其示出了感应磁通密度B与磁化力H之间的关系。它通常被称为B-H环。从滞后环开始,我们可以确定关于材料的许多磁性。如保持性,残留磁性(或残留磁通量),矫顽力,渗透性和磁阻。

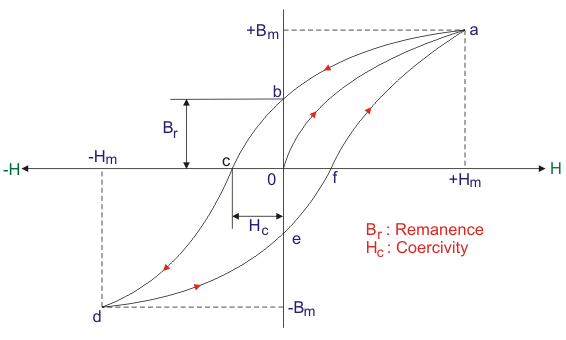

示例滞后环如下所示。

滞后环

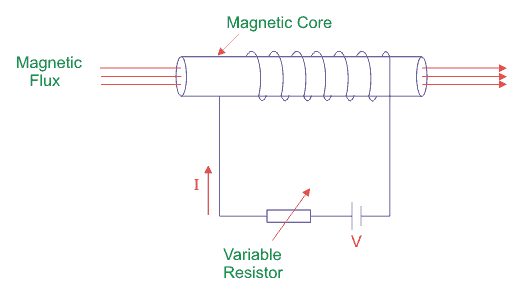

为了了解滞后循环,假设我们采取磁性材料用作周围的核心缠绕的芯。

线圈连接到aDC.供应A.可变电阻器改变这一点当前的“一世”。我们知道电流I与磁化力(H)的值成正比

其中n =线圈的匝数,L是线圈的有效长度。该芯的磁通密度是与磁化力H成正比的B.
电磁铁
现在,我们应该熟悉与a相关的一些重要术语滞后环

滞后的定义

磁性材料的滞后是借助于该材料的磁通密度(B)滞后在磁化力(H)后面。

胁迫的定义

矫顽力被定义为磁化力(-H)的负值,其降低了材料的残留磁通密度为零。

残余助焊剂密度

残留的助焊剂密度是一定的值磁通量每单位面积保留在磁性材料中而不存在磁化力(即H = 0)。

保持性的定义

它定义为磁性材料在磁化力(H)之后使其磁性降低到零的程度。
现在,让我们一步一步到解滞后环
滞后环

  • 第1步:
    当供电电流i = 0时,所以不存在磁通密度(b)和磁化力(h)。相应的点在上图中是'o'。
  • 第2步:
    当电流从零值增加到一定值时,在路径O-a之后建立并增加磁化力(H)和磁通密度(B)。
  • 第3步:
    对于一定的电流值,磁通密度(b)变为最大值(b最大限度)。这一点表示磁饱和度或该芯材的最大磁通密度。核心材料的所有元素都完美地对齐。因此H.最大限度标记在H轴上。因此,在点'a'中不会出现具有进一步增量的B值的变化。
  • 第四步:
    当电流的值从其磁通频率饱和度的值下降时,H的递减随着B的不遵循前一行曲线A-B的递减而降低。
  • 第5步:
    点'B'表示i = 0的H = 0,具有一定值B. H后面的B滞后称为滞后。点'B'解释说,在去除磁化力(H)之后,在该磁性材料中保持较少的磁性性质,它被称为残留磁性(B.R.)。这里O - B是由于材料保持性的残留磁通密度的值。
  • 第6步:
    如果电流I的方向逆转,则H的方向也会变为逆转。路径B - C后反向H的增量降低了残留磁性的值(BR.)在点'C'处获得零,具有一定的负值H. H H的负值称为矫顽力(H.C
  • 第7步:
    h进一步增加负面方向;B在路径C-D之后获得逆转。在点'时,再次发生磁饱和,但相对于先前的情况相反。在点',b和h以相反的方式获得最大值,即(-bm和-h.m)。
  • 第8步:
    如果我们在这个方向上降低H的值,则B101再次降低了路径de。在点'e'时,h获得零值,但b是有限的值。点'e'代表剩余磁力(-bR.)相对于先前情况的磁芯材料相反的方向。
  • 第9步:
    如果通过反转电流I再次反转H的方向,则剩余磁性或残留磁通密度(-bR.)再次减少并在路径E-F之后的点'F'处获得零。再次进一步增量h,B的值从零增加到它的最大值或饱和度,在下面的路径f-a。

路径A - B - C - D - E - A型滞后环。
[NB:滞后回路的形状和尺寸取决于所选材料的性质]

滞后环的意义

主要优点滞后环如下所述。

  1. 较小的滞后环区域象征着较少的滞后损失。
  2. 滞后回路提供了材料保持性和矫顽力的值。因此,选择完美材料制造永磁体的方法,机器的核心变得更容易。英雄联盟菠菜app
  3. 从B-H曲线图,可以确定残留的磁力,因此可以容易地选择用于电磁铁的材料。
