理想变压器:它是什么?

理想变压器的定义

一个理想变压器是一种没有任何损耗的假想变压器，意味着变压器中没有铁芯损耗、铜损耗和任何其他损耗。该变压器的效率为100%。

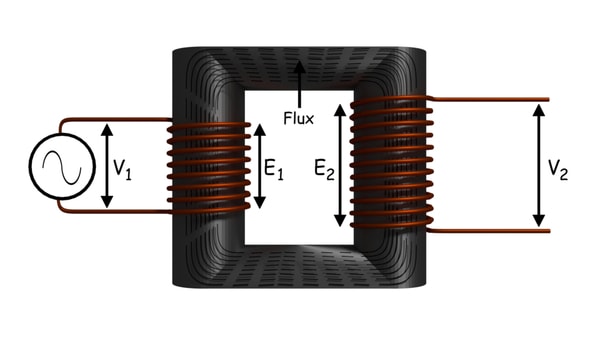

理想变压器模型

的理想变压器考虑到变压器绕组是纯感性的，因此建立了模型变压器铁芯损失是免费的。也有0变压器漏抗（电抗是流动的对立面吗当前的从电路元件因其电感和电容)．

这意味着，100%的磁通通过铁芯，并与变压器的一次和二次绕组连接。虽然每条缠绕都有一些内在的东西电阻这导致了电压降和我²R损失。在这样的理想变压器模型中，认为绕组为理想(全感应)，即绕组电阻为零。

如果一个交流电源电压V₁在该理想变压器的初级绕组中，会有一个反自电动势E₁在初级绕组中感应，纯180^o与电源电压V相反₁．

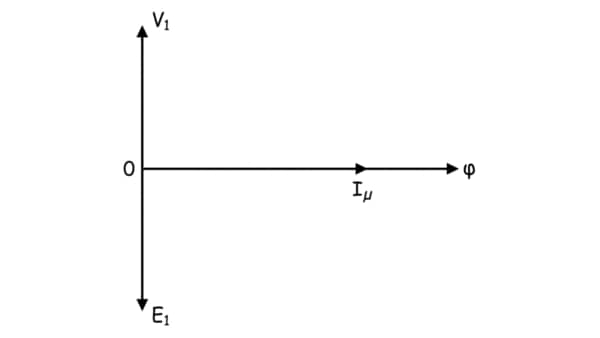

用于开发反电动势E₁通过主绕组，它吸引当前的从源产生所需的磁化通量。由于一次绕组是纯感应绕组，所以电流滞后于90^o从电源电压。这个电流称为变压器I的磁化电流_μ．


交流磁化电流I_μ产生交变磁化通量Φ。磁通与产生磁通的电流成正比，因此磁通与电流是相的。这种磁通也通过变压器的铁芯连接次级绕组。因此，会有另一个电动势E₂感应通过二次绕组，这是相互感应电动势如下图所示。
