磁油级别Guage(MOG)是用于表示位置的装置变压器绝缘油水平变压器。这是一个机械装置。变形金机中的玉米由三个主要部分组成:
- 一个浮动
- 锥齿轮安排
- 一个指示拨号

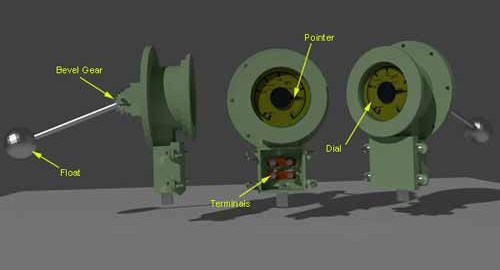

磁性油量计(MOG)的构造
让我们解释磁油表(玉米)的拨号零件。此设备的拨号具有从空的缩小到完整。它具有一些中间部门,如1/4,1 / 1,3 / 4。
预定的含油水平在30O.C或35.O.C表盘也可以在表盘上指示环境温度。汞开关和锥齿轮用指针固定。当指针旋转时,汞开关的对准也根据指针的旋转角度而变化。
使用足够长的浮动臂连接一个球型或鼓式浮子。一个单元的锥齿轮安装在浮子臂的另一侧。锥齿轮的另一个单元与指针和汞开关装置磁耦合。锥齿轮装置位于变压器的保守罐内,拨号盘,指针和汞开关位于保守箱外部。
磁油表(MOG)的工作原理
所有油浸的分布和电气变形金刚设置有膨胀容器,称为变压器的保守。该船只由于温度升高而负责油膨胀。当变压器绝缘油膨胀时,保守箱中的油位上升。
当由于油温下降而减少油量时,保守党中的油位会下降。但即使在最低可能的温度下,也必须在变压器的保守罐中保持最低的油位。
因此,所有大电力变压器都提供了一个磁油液位指示灯或磁性油表。在传统的保守罐中,轻量级空心球或鼓浮在变压器绝缘油上。浮子臂安装有锥齿轮,我们已经在讨论磁油表的施工期间已经解释。当然,浮子的位置取决于保守者中的油位,因此浮子臂的对准变化。因此,锥齿轮旋转。
锥齿轮的这种运动被传递到节省者外部的指针,因为该指针与锥齿轮磁耦合。磁油液位指示器的指针也包含汞开关。所以不需要说,当节约器中的油位上下时,指针移动MOG拨号表示保守箱中变压器绝缘油的实际水平。
随着Mercury开关的对准随着指针的变化而变化,当指针到达磁油表的表盘上的空位置附近时,该开关关闭并启动声音。此活动提醒我们在电力变压器中提高油。
在空气电池保守器中,浮子臂附着空气电池,并且由于油的膨胀和收缩而改变空气电池的变化而变化。
