高阻表的历史
该仪器从1889年开始使用，20世纪20年代开始普及，由于该仪器的用途和测试目的是相同的，近年来其设计和质量没有出现真正的改进。现在，高质量的选择是可用的，它们易于使用，而且相当安全。
高阻表是什么?
绝缘电阻电子系统的红外质量随时间、环境条件(温度、湿度、湿度和尘埃颗粒)的变化而下降。由于电子和机械应力的存在，它也会受到负面影响，因此非常有必要定期检查设备的IR(绝缘电阻)，以避免任何措施致命或触电。
使用高阻表
这个装置使我们能够测量导线中的漏电，结果非常可靠，因为我们将通过电流通过设备，我们正在测试。该设备主要用于电机、电缆、发电机、绕组等任何设备的电气绝缘水平的检验。这是一个非常流行的测试进行了很久以前。没必要它能显示出电刺的确切区域但能显示出漏电的量当前的以及电气设备/绕组/系统内的水分水平。
类型的高阻表
这主要可以分为两类:-
- 电子型(电池驱动)
- 手动式(手动操作)
但是还有另外一种高阻表哪一种是不使用的电动型电池生产电压它需要外部源来旋转a电机然后转动兆欧表的发电机。

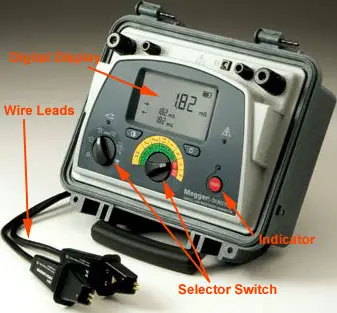

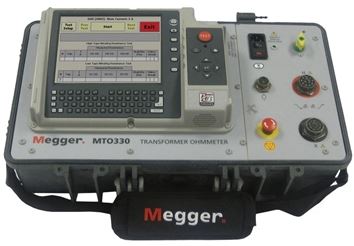

电子式高阻表
重要的部分:
- 数字显示:一种以数字形式显示红外值的数字显示器。
- 线领导:2号导线用于连接高阻表有待测试的外部电气系统。
- 选择开关:开关用于选择电气参数范围。
- 指标:指示各种参数状态，如“开-关”。例如:Power, hold, Warning等。
注:上述结构对于每一个兆位是不相似的，它的不同似乎是制造制造，但基本结构和操作是相同的。
电子式兆计的优点
- 精确度非常高。
- 红外值为数字型，易于阅读。
- 一个人操作起来很容易。
- 即使在非常拥挤的空间也能完美工作。
- 非常方便和安全使用。
电子式兆欧表的缺点
- 能量需要外部能源，如干电池。
- 昂贵的市场。

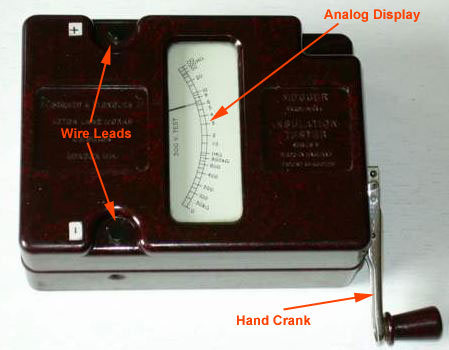

手动操作的高阻表
重要的部分:
模拟显示:-测试仪正面设有模拟显示，用于记录红外值。
手动曲柄:-手动曲柄用于旋转，有助于实现所需的RPM产生电压，通过电气系统运行。
线领导:与电子测试仪同用，即用于将测试仪与电气系统连接。
手动兆欧表的优点
- 在高科技领域仍然很重要，因为它是最古老的红外值测定方法。
- 无需外部电源操作。
- 市场上更便宜。
手动兆欧表的缺点
- 至少需要2人操作，即一个人转动曲柄，另一个人将电表与待测电气系统连接。
- 由于精度随曲柄转动而变化，因此精度不高。
- 需要非常稳定的操作位置，这在工作地点很难找到。
- 试验机放置不稳定可能会影响试验结果。
- 提供模拟显示结果。
- 在使用过程中需要非常小心和安全。

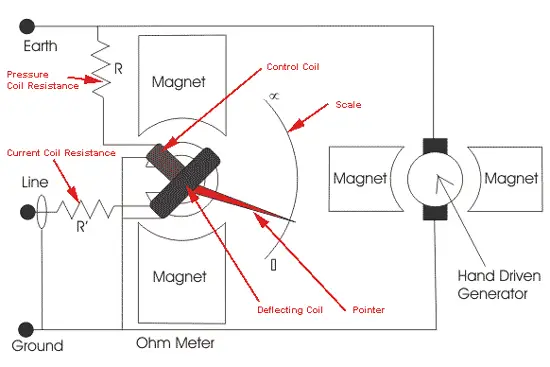

建设高阻表
电路结构特点:-
- 偏转和控制线圈:与发电机平行连接，彼此以直角安装并保持极性，以便在相反方向产生转矩。
- 永久磁铁:生产磁场用南北磁极偏转指针。
- 指针:指针的一端与线圈相连，另一端在刻度上从无穷大偏转到零。
- 规模:在兆欧表的前上方有一个刻度，量程从“0”到“无穷”，使我们能够读取该值。
- 直流发电机或蓄电池连接:测试电压是手工生产的吗直流发电机用于手动操作的Megger。为自动式兆位计提供电池/电子电压充电器，以达到同样的目的。
- 压力线圈电阻和电流线圈电阻:保护仪器不因被测外部电阻低而损坏。
兆计的工作原理
- 手摇电表用曲柄旋转产生的测试电压，手摇电表用电池。
- 500伏特直流足以在440伏特的设备上进行测试。
- 1000v至5000v用于高压电气系统的测试。
- 偏转线圈或电流线圈串联在一起，允许被测试电路的电流流动。
- 控制线圈也称为压力线圈是连接在电路中。
- 限流电阻器(CCR和PCR)与控制和偏转线圈串联，以保护在外部电路电阻非常低的情况下的损坏。
- 手摇兆欧表采用电磁感应效应产生试验电压，即电枢安排在永磁场中移动或反之亦然。
- 而在电子式兆欧级电池是用来产生测试电压的。
- 随着外部电路电压的增加，随着电流的增加，指针的偏转增加，而指针的偏转减小。
- 因此，合成转矩与电压成正比，与电流成反比。
- 当电路被测试是开放的，由于电压线圈的扭矩将是最大的，指针显示“无限”意味着整个电路没有短路，并在测试电路中有最大的电阻。
- 如果有短路指针显示“零”，这意味着“NO”电阻在电路被测试。
基于欧姆表或比率表的工作理念。偏转力矩是由电压和电流产生的磁场产生的，类似于欧姆定律”。
兆欧表的扭矩随V/I的比值变化(欧姆定律:- V = IR或R = V/I)。待测电阻通过发电机连接，并与偏转线圈串联。
如果电流供应给线圈，产生的扭矩应该是反向的。
- 高电阻=无电流:-如果电阻很高，即指针的无穷大位置，则不允许电流流过偏转线圈。
- 小电阻=大电流:-若电路测量电阻小，则允许高电流通过偏转线圈，即产生转矩使指针设为“零”。
- 中间电阻=变电流:-如果测量电阻是中间电阻，产生的扭矩将指针对准或设置在“零到无穷大”的范围之间。

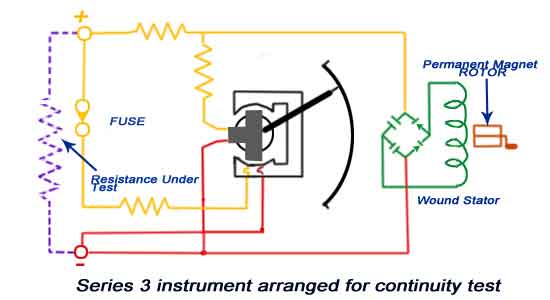

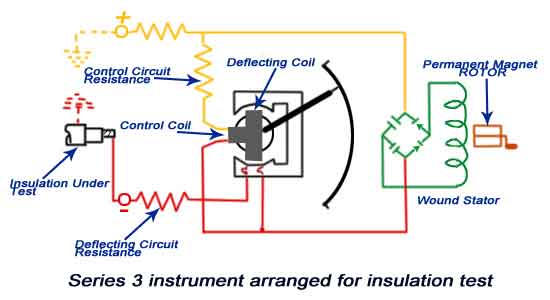

测试用电表连接图
