高于90%的行业中使用的电机感应电机因为它们价格便宜、功能强大且易于维护。对于更高的HP (>250HP)电机,我们更喜欢高电压,因为它会减少操作当前的和电机的尺寸。
为什么我们需要保护电机?
要了解这一点,我们需要了解与电机失败相关的成本,即
- 生产损失(生产成本)
- 更换电机(更换成本)
- 维修费用
- 由于这种紧急情况,人工数量的成本
a的基本功能保护继电器是识别故障,将故障部分与系统健康部分隔离。这将提高电力系统的可靠性。
为了保护电机,我们必须确定失败的各种原因并解决它。失败的各种原因如下
- 绕组热应力
- 单相阶段
- 地球故障
- 短路
- 锁定转子
- 热点次数
- 轴承故障
对不同故障的简要说明如下:
- 绕组热应力 -
如果电机连续运行超过其额定容量,那么这将在加热绕组和绝缘层上。随后劣化绕组绝缘导致电动机失效。如果是电压小于设计的值,那么它也将在加热时,绕组额定负载和电动机失效。 - 单相 -
供应到电机的一相的损失(如有三相电机)导致单阶段。如果我们在负载上启动电机,那么电机将由于不平衡而失败。 - 地球故障 -
如果绕组的任何部分与地面接触,那么我们可以说电机是接地的。如果我们启动电机,那么它会导致电机失效。 - 短路,
如果在三相绕组的两个阶段或相位的转弯之间存在接触,则这将被称为短路。 - 锁定转子-
如果驱动的设备处于卡住状态或电机轴被卡住,则这被称为锁定转子。如果我们启动电机,那么它将失败。 - 热启动次数-
每个电机都设计用于承受一定数量的热门开始。考虑一个电机在运行条件下,如果我们停止电机并立即启动相同,那么这被称为热门开始。取决于电动机的热曲线,我们必须提供某些时间来降低绕组的温度。 - 轴承失效 -
如果轴承失效,则转子与定子会发生摩擦,导致绝缘和绕组的物理损坏。通过监测轴承温度可以避免轴承失效。轴承温度检测器(BTD)用于监测电机异常时的跳闸。
全部电机保护继电器基于电机采取的电流运行。电机保护继电器用于高电压具有以下功能的区域
- 热过载保护
- 短路保护
- 单阶段保护
- 地球故障保护
- 锁定转子保护
- 开始保护次数
为了设置继电器,我们需要CT.比和电机满载电流。下面列出了不同元素的设置
- 热过载元件-
要设置这个元素,我们必须确定电机连续运行的满载电流的百分比。 - 短路元件 -
此元件的可用范围是启动电流的1到5倍。时间延迟也是可用的。我们通常设置为启动电流的2倍,延时0.1秒。 - 单相位元素 -
如果三相电流不平衡,该元件就会工作。也称为不平衡保护。元件被设定为启动电流的1/3。如果在启动过程中跳闸,则该参数将更改为启动电流的1/2。 - 接地故障保护 -
该元件测量星形连接CT次级的中性电流。此元件的可用范围为CT一次电流的0.02到2倍。时间延迟也是可用的。我们通常设置为CT一次电流的0.1倍,延时0.2秒。如果电机起动时跳闸,则时间设定可提高到0.5秒。 - 锁定转子保护 -
可用于此元素的范围是完全负载电流的1至5倍。时间延迟也是可用的。我们通常设置在FLC的2次(满载电流)。时间延迟将超过电机的起始时间。“开始时间意味着电机达到全速的时间。” - 热启动保护人数 -
在这里,我们将在指定的持续时间内提供允许的开始次数。由此,我们将限制给电机的热点数量。

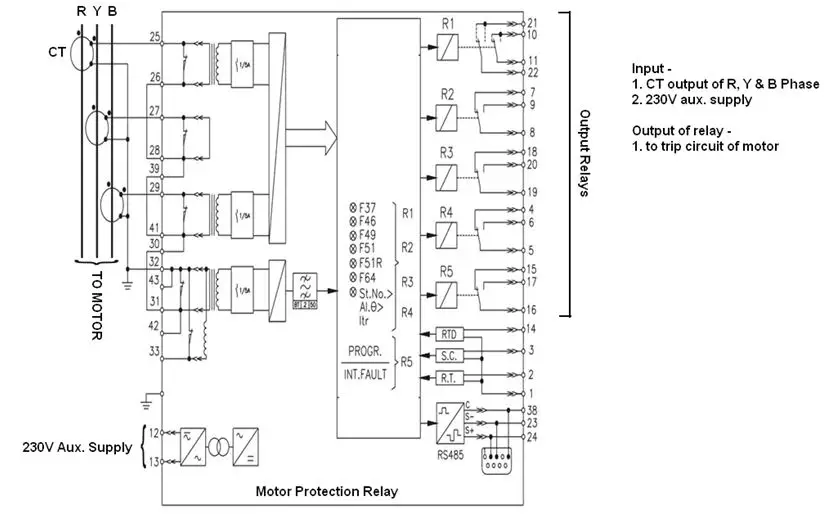

连接a的示意图电动机保护继电器如下
现代数字电机保护继电器具有一些额外的功能,即保护电机的负载运行热保护。
在无负载运行时,继电器感应电机电流。如果它小于指定的值,那么它将跳闸电机。我们也可以将温度探头连接到继电器上,继电器会监测轴承和绕组的温度,如果超过规定的温度值,电机就跳闸。
