运算放大器的否定反馈和运算放大器的闭环增益

运算放大器的负面反馈

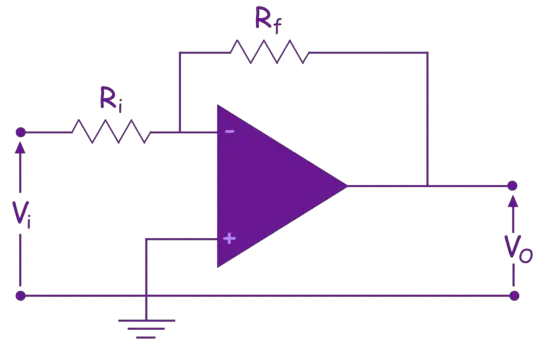

我们获得运算放大器中的负面反馈通过连接输出端子op amp.通过合适的输入端子反相输入端子抵抗性如下所示。运算放大器的负面反馈调用具有负反馈的运算放大器的增益闭环收益

OP放大器的闭环增益

当我们连接反馈电阻和一个抗性系列使用OP-AMP的反相输入端子如上图所示,系统的增益刚刚成为对输入电阻的反馈电阻的负比。运算放大器有自己的收益。增益实际上非常大,理想情况下,它是无限的。无论运算放大器自身的增益(开环增益)都可以对系统强加预定增益。我们通过选择串联输入电阻的适当值来执行此操作(R一世)和反馈电阻(RF)。OP-AMP系统的增益应该是

理解这一点闭环收益an741 op amp.,让我们通过一个例子。741运算放大器在占地面积之后。

范围 价值
开环增益 2×105.
输入电阻 2mΩ.
输出阻力 5Ω.

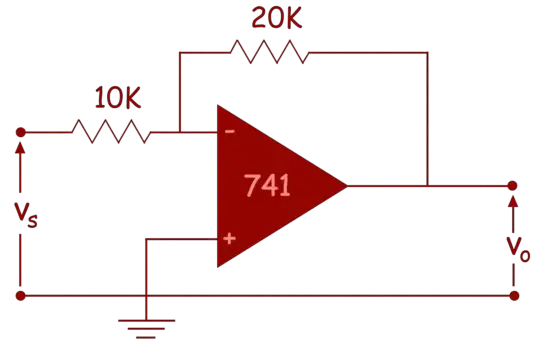

让我们找到闭环收益op amp.当我们与反相端子串联连接10kΩ电阻和20kΩ电阻作为反馈路径。
闭环收益
使用输入源的运算放大器的等效电路将如下所示,
等效电路

让我们假设,节点1处的电压为v。现在申请Kirchhoff当前法律在此节点。我们得到,

现在通过在节点2获取的Kirchhoff现行法律上,


现在,从图中发现,

从等式(i)和(ii)我们得到,

因此,运算放大器的开环增益是2×105.
然而闭环收益只有2。

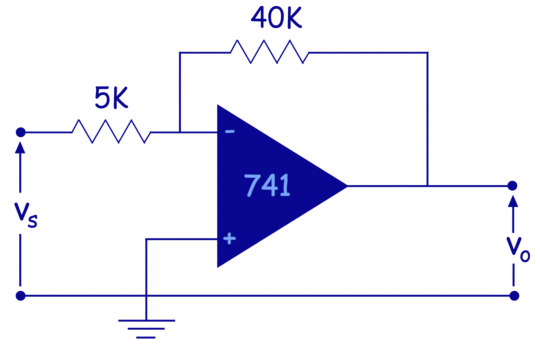

让我们拿另一个例子运算放大器的闭环增益

741运算放大器电路的等效电路可以重新绘制,
741 opamp电路
现在,考虑节点1的电压为V申请Kirchhoffs现行法律在节点1.我们得到,

现在,在等效电路的节点上应用Kirchhoffs当前定律,我们得到了,

现在,


从等式(III)和(IV),我们得到,

所以闭环收益上述的op amp.电路为8。
所以,通过选择合适的方式清除了电阻器对于运算放大器电路的反馈,我们可以强加所需的增益。
