一个电路的节点，分支和回路

一个电路基于三个概念，即节点，分支和循环．根据定义，电网是相互连接的组合电路元素．网络可能提供也可能不提供通往电流流。但是，一个电路可能是一个或多个网络的组合，它给电流提供闭合路径。这意味着，当一个或多个网络连接在一起以完成一条或多条电流路径时，就形成了一个电路。
电路确实有下面提到的三个概念。

电路节点

电路元件与电路相连的点节点．更确切地说，结点是一个点，终点有两个或两个以上电路元素连接在一起。节点是电路中的一个结点。

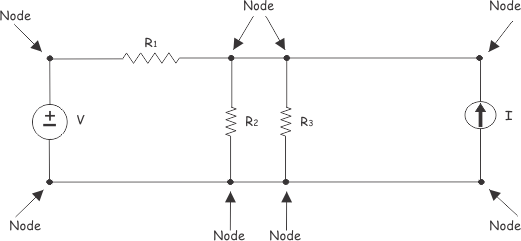

在上面的电路中，节点用子弹表示。

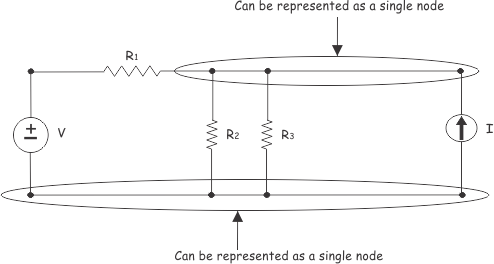

注:-如果三个节点在两个或多个连接的相邻节点之间没有元素，这些节点可以重新组合为单个节点。

最后，电路可以重绘为:

电路分支

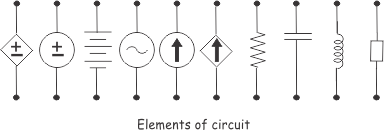

连接到电路一般是两终端元件。当一个电路元件连接到电路上时，它通过它的两个终端连接自己，成为闭合路径的一部分。

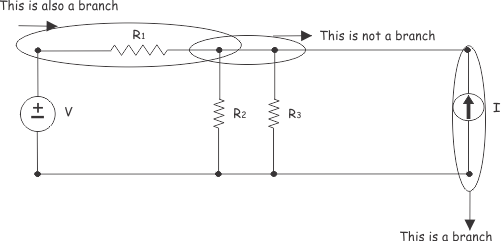

的任何电路元素，当连接到电路时，它肯定是连接在电路的两个节点之间。当一个元件存在于两个节点之间时，通过这个元件从一个节点到另一个节点的路径称为电路的支路。

电路的分支可以更精确地定义为两个节点之间能传递或吸收能量的电路部分。根据这个定义，两个节点之间的短路不称为分支的电路。

电路回路

一个电路有节点数。如果一个人从一个节点出发，经过一组节点后返回到同一个起始节点，而没有两次穿过任何中间节点，那么他穿过了一个节点循环的电路。
