非反相运算放大器|非反相运算放大器

一个非反相运算放大器或非反相运放使用运算放大器为主要元素。
的运算放大器有两个输入端子(引脚)。一个用负号(-)表示逆，另一个用正号(+)表示非逆。当我们把任何信号加到非反相的输入端时，当它在输出端被放大时，它的极性不会改变。在这种情况下，放大器的增益总是正的。

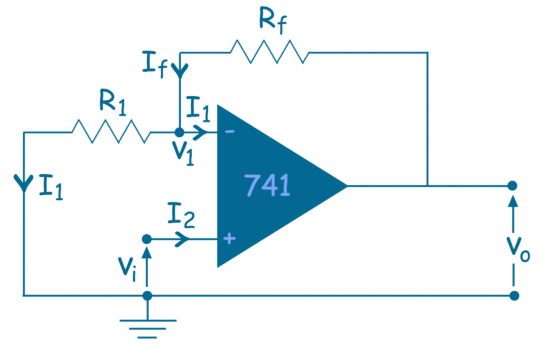

让我们通过构建如下所示的反馈环路的运放电路来解释这个问题，

这里，在上面的电路中，我们连接了一个外部电路电阻R₁与反馈电阻R_f在反相输入。现在,通过应用基尔霍夫电流定律我们得到了,

让我们假设输入电压应用于非反相端是v_我．

现在，如果我们假设运算放大器在电路中理想的运算放大器那么,

因此，方程(i)可以改写为:

的闭环增益是，

这一项不包含任何负的部分。因此，它证明了电路的输入信号在不改变其输出极性的情况下得到放大。

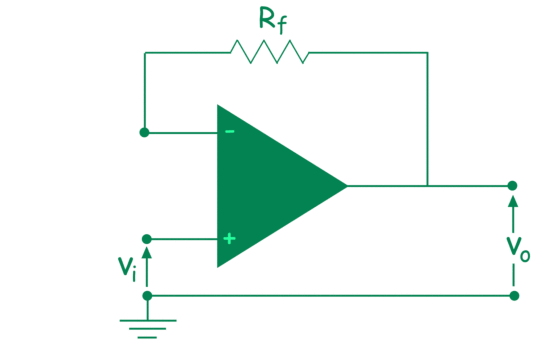

从电压获得的非反相运放，很明显，当R为单位时，增益为单位_f= 0 or R₁→∝。

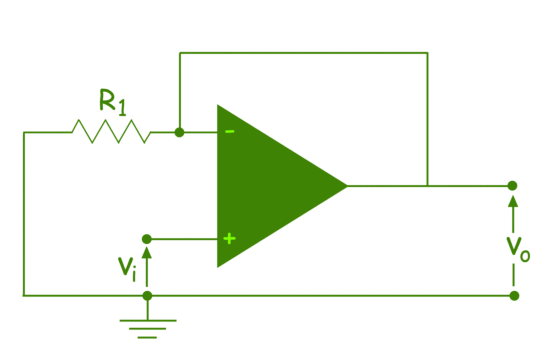

所以，如果我们短路反馈路径和/或打开外部电阻对于逆变引脚，电路的增益为1。

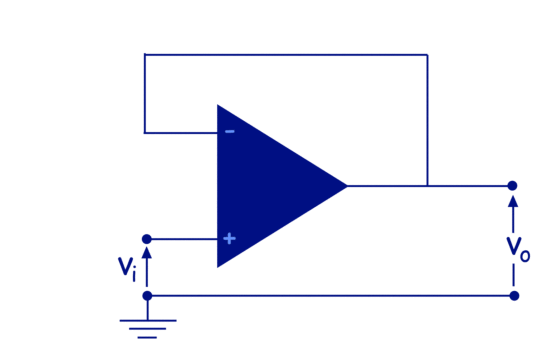

这个电路叫做电压跟随器或单位增益放大器。这是用来隔离两个级联电路，因为它无穷大的阻抗，在运算放大器输入。
