什么是非门?

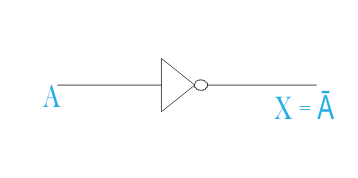

一个非门是对数字输入信号进行反相的逻辑门。因此，非门有时被称为逆变器(不要与逆变器混淆)逆变器)．非门总是有高(逻辑1)输出，当它的输入是低(逻辑0)逻辑非门当输入是高值(逻辑1)时，输出总是低值(逻辑0)。非门的逻辑符号如下所示:
如果将非门的输入二进制变量看成a，则非门的输出二进制变量为Ā。作为非操作的符号是(-)条。如果A的值是1。
则Ā = 0，反之，如果A的值是Ā = 1。
真值表列出了一个特定数字逻辑电路的所有可能的输入组合的输出。的真值表的非门可以表示为:
其他逻辑门包括和盖茨，或门，NAND盖茨，盖茨也不，XOR门，XNOR门．
非门晶体管电路图

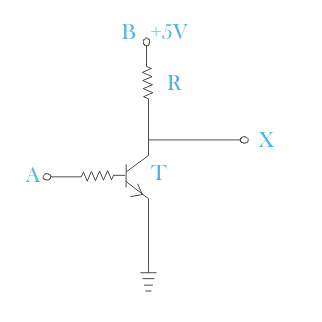

使用简单的双极晶体管可以很容易地实现非门。非门(亦称晶体管逆变器)的晶体管电路图如下:
上面的晶体管图将用来演示一个NOTE门是如何工作的。
非门是如何工作的

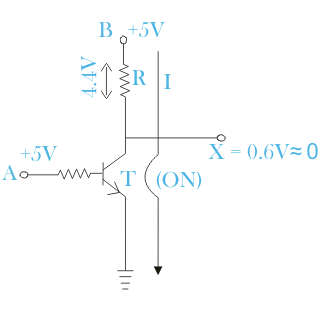

让我们在施加高输入电压(即+5V)时检查上述晶体管电路。
在这种情况下，晶体管T得到足够的基极电位使它处于“ON”状态。
晶体管一接通，电源就接通了电压(+5V)在B将得到一条路径通过电阻r到地在条件下晶体管将表现短路理想，因此整个电源电压将下降电阻器R和没有电压将出现在X，因此输出的逆变器或非门将是零。事实上，会有一些电压降在晶体管的集电极和发射极上。
集电极-发射极电压约为0.6V。因此，在上述输入条件下，整个电源电压+5V将不会通过电阻下降，而是将是5 - 0.6 = 4.4V。因此，0.6V实际上被认为是逻辑上的零或低。

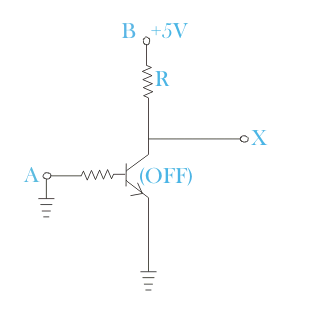

现在让我们检查一下这种情况，输入A = 0V，即晶体管的基极是0V或接地的。
条件,晶体管的基础是在0潜力,晶体管T将在截止状态,因此,电源电压不会得到任何路径地球和整个电源电压将出现在非门的输出终端高或逻辑1,当输入终端低或逻辑零。
非门集成电路

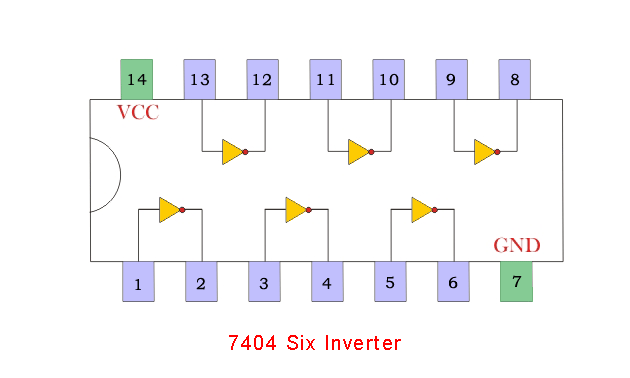

该IC可在市场上非门IC 7404。一个7404 IC总共包含6个晶体管逆变器或简单的6个非门．
