振荡器换能器:它是什么?(优点缺点)

什么是振荡器传感器

一个振荡器传感器是A.换能器的类型这可以用于通过将其转换为电压来测量力,压力或位移,然后可以通过电压表测量。振荡器传感器主要用作次级换能器,其输出在其输入量方面校准。振动传感器包括以下部分

  • 机械联系
  • 振荡器
  • 频率调制器
  • 强制汇总成员

机械联系:这用于将输入量链接到辅助换能器,即振荡换能器,通过致动它。它可能包括齿轮或其他联动系统。

振荡器:如我们所知,振荡器用于产生所需的频率。这振荡器这里使用的是LC罐/电路。根据输入源生成输出频率。

频率调制器:来自振荡器的输出频率可能需要遥测目的的一些修改。该调制是通过频率调制器实现的。调制后,输出频率适用于遥测目的。

强制汇总成员:这用于改变电容或者电感LC振荡器电路。它将压力转移到机械连接。

振荡器换能器的工作

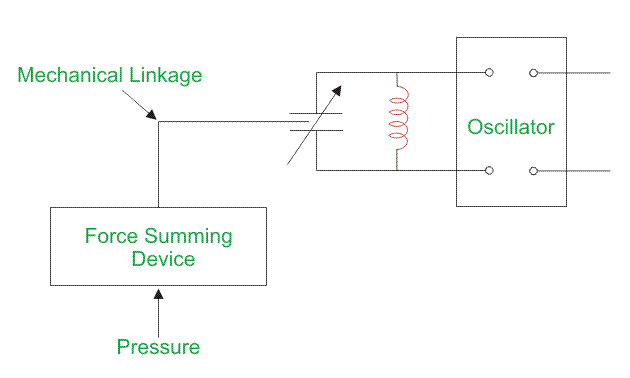

振荡器换能器的工作
振荡器换能器的工作可以从图中解释为:

  • 待测量的量如压力施加到力求和装置上,其将该压力转移到机械连接。
  • 机械连接根据压力的幅度响应。
  • 机械连接驱动内部的电介质介质电容器
  • 电容器内部的电介质的运动趋于改变电容。
  • 振荡器的频率取决于电容和电感。在改变任何这些数量的情况下,频率变化。
  • 振荡器的输出是调制输出,可以在施加的压力或力方面进行调制和校准。

振荡器换能器的优点

  • 该换能器均衡动态和静态现象。
  • 该换能器对于遥测应用非常有用。

振荡器换能器的缺点

  • 该换能器具有非常捕猎的温度范围。
  • 它具有差的热稳定性。
  • 它具有低精度,因此仅用于低精度应用。
