这部分我们的网站涵盖了几乎所有相关的电力系统中的保护系统包括标准引线和设备编号、端子条的连接方式、多芯电缆的颜色编码、执行中的注意事项和不注意事项。它还涵盖了各种电力系统保护的原理和方案，包括特殊继电器电力系统保护计划就像差动继电器，限制接地故障保护、方向继电器、距离继电器等。的细节变压器保护，发电机保护，输电线路保护与保护电容器银行也在其中。它几乎涵盖了电力系统保护．
的开关设备测试,仪表变压器比如电流互感器测试，电压或电压互感器测试和相关保护继电器详细说明。
闭锁、跳闸、指示、报警电路不同断路器也包括和解释。
电力系统保护目标
的目的电力系统保护是隔离一个有缺陷的部分吗电力系统脱离其余的带电系统，使其余部分能够正常工作而不会因故障电流而造成任何严重损坏。
实际上，断路器将故障系统与正常系统隔离开来，在故障状态下，这些断路器由于保护继电器的跳闸信号而自动断开。关于保护的主要理念是，电力系统的任何保护都不能阻止故障的流动当前的通过系统，它只能通过快速断开短路路径与系统的连接来阻止故障电流的继续流动。为了满足这种快速断开，保护继电器应具有以下功能要求。
电力系统中的保护系统
我们来讨论一下基本概念电力系统中的保护系统和继电器的保护协调。

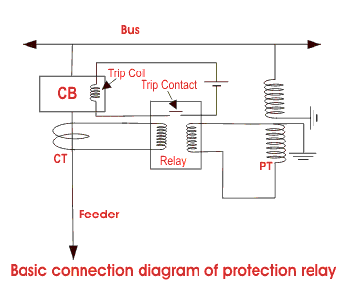

图中显示了保护继电器的基本连接。这很简单。电流的次级变压器继电器的电流线圈和次级线圈是否连接电压互感器与继电器的电压线圈相连。每当馈电线路发生故障时，要使次级电流成比例CT将通过继电器的电流线圈，由于该线圈的MMF增加。增加的磁动势足以机械闭合继电器的常开触点。这个继电器触点实际上闭合并完成直流跳闸线圈电路，因此跳闸线圈通电。跳闸线圈的磁动势引起断路器跳闸机构的机械运动，并最终引起断路器的跳闸断路器被触发以隔离故障。
保护继电器的功能要求
可靠性
保护继电器最重要的要求是可靠性。在故障发生前，它们在很长一段时间内不工作;但如果发生故障，继电器必须立即作出正确的反应。
选择性
继电器必须在继电器调试时的条件下工作电力系统。在故障期间可能有一些典型的情况，其中一些继电器不应该操作或在一些确定的时间延迟后操作，因此保护继电器必须有足够的能力选择适当的条件，为其操作。
灵敏度
继电保护设备必须具有足够的灵敏度，使其在故障状态刚刚超过预定的限度时能够可靠地运行。
速度
保护继电器必须以要求的速度工作。在各种电力系统保护继电器中必须提供正确的协调，使系统的一个部分出现故障时，不应干扰其他健康的部分。故障电流可能通过健康部分的一部分，因为它们是电连接的，但与该健康部分相关的继电器的运行速度不应快于故障部分的继电器，否则可能会发生健康系统的意外中断。同样，如果与故障部分相关的继电器由于任何缺陷或其他原因没有在适当的时间运行，那么只有与系统健康部分相关的下一个继电器必须运行以隔离故障。因此，它既不能太慢，否则可能导致设备损坏，也不能太快，否则可能导致不希望的操作。
电力系统保护的重要组成部分
开关设备
主要包括散装油断路器，最小油量断路器，科幻小说6断路器，鼓风断路器和真空断路器等。断路器采用了电磁阀、弹簧、气动、液压等不同的操作机构。断路器是电力系统保护系统的主要组成部分，它通过断开系统的触点来自动隔离系统的故障部分。
防护装备
主要由电力系统保护继电器如电流继电器、电压继电器、阻抗继电器、功率继电器、频率继电器等根据工作参数、定时继电器、逆时继电器、步进继电器等根据工作特性、差动继电器、过磁通继电器等逻辑组成。在故障期间，保护继电器给相关的断路器跳闸信号以断开其触点。
站电池
所有电力系统的断路器都是直流操作的。由于直流电可以储存在蓄电池中，如果出现输入电源完全失效的情况，仍然可以通过储能站的电源操作断路器恢复该情况电池．因此，电池是电力系统的另一个重要项目。有时它被称为心脏电力变电站．一个变电站电池或简单的一个电站电池包含了一些电池积累能量期间的交流供应和放电的时间，当继电器操作时，使相关断路器输入交流电源故障时被跳闸。
