JFET的Q点或负载线分析

当我们将交流信号应用于JFET的栅极端子时,将在漏极电路中放大。栅极信号的适当放大取决于JFET的两个栅极和漏极部分的适当偏置。适当的偏置确保在扩增作用期间在主动或饱和区中操作JFET。如果在扩增期间输出信号的摆动峰(负或正峰值)达到OHMIC或切断区域,则信号被剪切并失真,并且这是不可取的。识别输入中的适当偏置电压以及我们需要的输出电路负载线分析和一个正确的位置Q点在装置的特征曲线上。

Q点是DC负载线与JFET的特性曲线之间的交叉点。
偏见N频道JFET

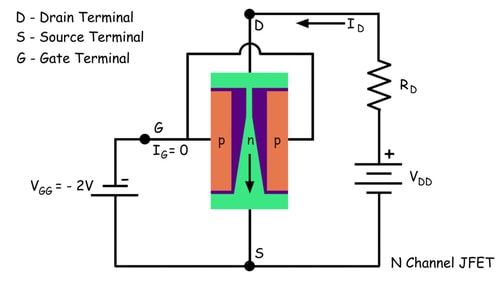

为了更好地理解,让我们考虑使用施加的输入偏置电压V的N通道JFETGG.并输出偏置电压VDD.。V.DS.和我D.是否分别通过JFET元件上的源电压和通过JFET漏电流的漏极电压。应用Kirchhoff电压法我们得到,从这里,我们可以说vDS.当电流i时获得最大值D.是零,最大vDS.是,当V时,最大漏极电流发生DS.变为零,然后漏极电流的最大值是,现在我们将连接最大v的坐标DS.和最大i.D.在JFET特征中通过直线。这条线称为直流负载线。这条线被称为所谓的,因为在确定电路中没有存在的行不存在DC组件的行,但是有偏置目的。
负载线分析
在JFET的操作期间,作为放大器操作点,可以在特性的有源区内的某处选择。但是,当通过直流负载线分析确定时,它将是最优化的Q点位置。

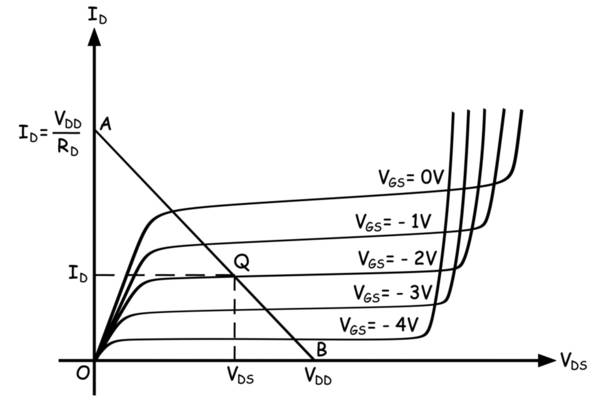

用于直流栅极偏置电压的JFET的特性曲线VG(如上面给定的特征所示的Vg = - 2 V)在点Q处切割负载线。在那个Q上,相应的漏极电流世界是我D.和排水到源极电压VDS.如上面特征图中的虚线所示。
