用于测量1200以上的温度oC一个辐射高温计一般采用式温度计。这背后的主要原因是温度传感器类型或温度计不需要与被测温度的物体接触。对于非常高的温度,传统的温度计根本不适合与热的物体接触,因为总是有可能严重损坏的温度计。
不仅如此,有时热的物体位于系统的狭窄通道,它是不可能把温度计接近。在这种情况下,辐射高温计也被成功地用于温度测量。这类仪器的主要工作原理是,它感知目标热物体的热辐射,根据辐射强度读取并记录其温度。
主要有两个辐射高温计的类型一种是固定焦点类型,另一种是可变焦点类型。
固定焦点型辐射高温计

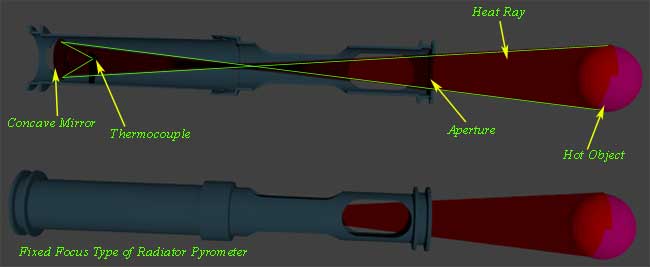

它主要由一根长管组成,在长管的末端放置凹面镜如图所示。一个敏感的热电偶放置在凹面镜的前面,在这样合适的距离,使进入管的热辐射通过管前端的窄孔,被凹面镜反射并聚焦在热电偶的热结上。由于这个固定的凹面镜,辐射总是聚焦在热电偶上,而不管热物体和仪器之间的距离。这就是为什么这种仪器被称为固定聚焦类型的原因辐射高温计.在热电偶中产生的电动势,然后在电流计或毫伏计的帮助下测量,这可以直接与温度校准,以获得温度读数。
可变聚焦式辐射高温计

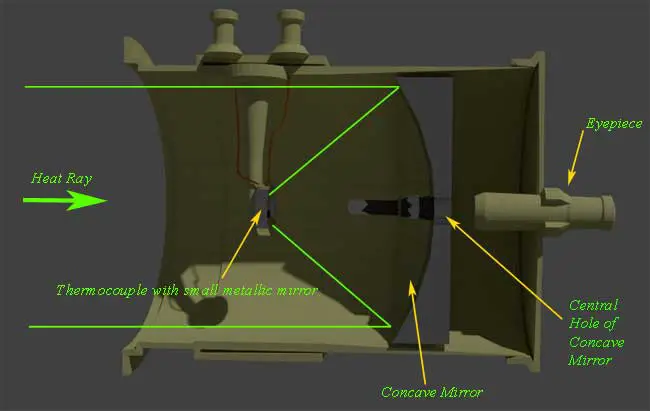

下图显示了可调焦距型仪器的基本结构。与固定聚焦散热器高温计不同,这里凹面镜的位置可以通过安装在仪器上的调节旋钮来调整。由于这种可调凹镜,仪器被称为可变聚焦辐射高温计。由高度抛光的钢制成的凹面镜。形成目标热物体的热射线首先被凹面镜接收,然后反射到由一个非常小的铜或银盘组成的发黑的热结上,形成结的电线被焊接到这个结上。
通过目镜和主凹面镜的中心孔,可以在附着在热电偶结上的小金属圆盘上看到热体的可见图像。调整主凹面镜的位置,直到焦点与附在热电偶结上的较小的金属圆盘重合。由于小金属盘上的热像,热结的加热产生了电动势。物体的温度可以通过用sesative电流计或毫伏计测量产生的热电动势来测量。
辐射高温计的使用或应用
的辐射高温计型温度传感器主要用于测量炉温。但是热电偶制造冷接点的部件必须受到保护,不受来自热体的热量的影响。它们适用于温度在600℃以上的测量oC由于在较低温度下,与热体的温度相比,高温计本身的温度不能被忽略。
