散热器的功能

当一个变压器装载了当前的开始流过它的绕组。由于电流的这种流动,在绕组中产生热量,这种热量最终升高了温度变压器油。我们知道任何电气设备的评级取决于其允许的温度上升极限。因此,如果温度升高变压器绝缘油控制,变压器的容量或额定值可以延伸到大幅度。这变压器散热器加速变压器的冷却速率。因此,它在增加电变压器的负载能力方面起着至关重要的作用。这是基本的散热器的功能A.电源变压器

油浸式电力变压器通常设置有可拆卸的压制薄片散热器,隔离阀门。但在小尺寸分布式变压器的情况下,散热器通常是集成的部分变压器身体并从主坦克突出。这散热器的工作原理很简单。它刚刚增加了用于散热的表面积。在电力变压器的情况下,由于运输限制,该单元在具有变压器主体的现场分开发送并在现场组装。在调度时,散热器的侧翼通过垫圈和覆盖板覆盖。主罐上的散热器阀也由垫圈和覆盖板覆盖。

组装和安装变压器散热器

在处理和安装散热器银行时,还应采取特别小心,同时从板条箱中取出散热器,也应采取相同的护理。这是因为任何轻微的损坏都可以从银行开始油泄漏,因为散热器单元由非常薄的金属钢板制成,以便从油到空气良好地传导热量。从板条箱移除后,必须在外部清洁这些辐射器。这些也需要通过闪烁从内部清洁变压器绝缘油

必须通过散热器单元一体地组装,这意味着在组装下一个单元之前必须在所有方面完成一个单元的配件和固定。组装应从一侧开始并在另一边完成。在组装装置之前,从顶部和底部散热器阀拔下覆盖板。在去除覆盖板期间;如果垫片表面损坏,则应被新的垫圈更换。然后散热器单元将垂直提升并使其更接近相应的主罐阀。现在取下主罐阀的覆盖板。用螺母,螺栓,平原和弹簧垫圈将散热器法兰安装在主罐的相应阀门上。以相同的方式组装所有其他散热器单元。

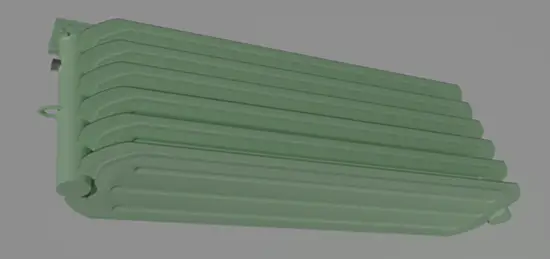

变压器散热器
组装所有单位后,这是填充绝缘油的时间。这也应该由一个单位完成一个单位。为此,首先,底部阀门打开,散热器顶部的空气释放塞也慢慢拧下。主坦克的油将进入变压器散热器单元。空气开始从空气释放插头逸出,直到单位完全充满变压器绝缘油。单位中的油填充完成当油从未刷新的空气释放塞出来时完成。之后,拧紧空气释放塞,顶部散热器阀打开。

变压器散热器的操作

在装载条件下,温暖的油量增加并达到主罐的上部。然后,该油通过顶部阀进入散热器,通过透过薄散热器壁散热来冷却。这种冷油通过底部散热器阀返回主罐。该循环连续重复,直到负载连接到变压器。耗散热量变压器散热器;可以通过粉丝提供的武力空气进一步加速。这些风扇在散热器组织上安装或安装在银行附近,但所有风扇必须面对散热器。有时,油的对流循环的冷却速率不足。那个油泵可用于加速油循环。
