互惠定理

什么是互惠性质?

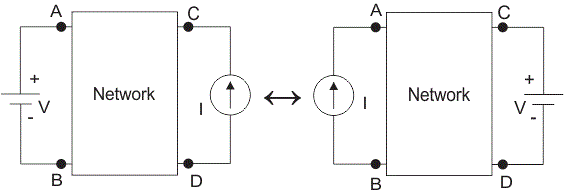

在许多电网中,发现如果是位置电压源电表互换,对焦表的读数保持不变。这对你来说并不清楚。让我们详细解释一下。假设电压源连接到无源网络,并且电流表连接到网络的其他部分以指示响应。
现在,任何一个都互换电流表和电压源的位置,这意味着他或她将电压源连接到电流表连接的网络中,并将电流表连接到电压源连接的网络的那部分。

电流表的响应意味着当前的通过传播者在两种情况下都是一样的。这是互惠性的属性进入电路。具有该倒数特性的特定电路称为互易电路。这种类型的电路完美地obeys互惠定理

互惠定理解释

电压源在本定理中使用的电流表必须是理想的。这意味着内部抵抗性电压源和电表必须是零。倒数电路可以是简单或复杂的网络。但是每个复杂的互惠无源网络都可以简化到简单的网络中。根据互动定理,在线性被动网络,供应电压v和输出当前的我是相互转移的。

V和I的比例称为转移电阻。以下示例可以容易地理解定理。
互惠定理
