RCCB（剩余电流断路器)属于广泛的范畴断路器．我们知道有几种类型的微型断路器如塑壳断路器，其工作原理不同，安全目的也不同。
功能:剩余电流断路器是一种检测电流并断开任何低电流的装置电压(不平衡电流)电路发生故障时。
目的:剩余电流断路器主要是为了防止人体受到冲击或因冲击而死亡。它通过在几秒钟内断开主电路来防止事故发生。
剩余电流断路器如何工作?
它有非常简单的工作基础基尔霍夫电流定律即传入的当前的在一个电路中必须等于该电路的输出电流。这断路器当发生故障时，线路和中性点的电流平衡不匹配(不平衡发生，因为故障电流找到了另一个电流接地路径)。
它的电路是这样的，每一个实例，它比较输入和输出电路电流的值。当它不相等时，剩余电流基本上是两个电流之间的差，就会触发电路跳闸/开关。
剩余电流断路器的工作原理

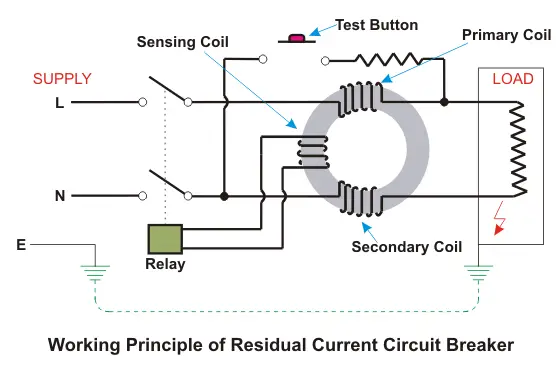

基本的工作原理在于环形变压器图示包含三个线圈。有两个线圈说初级(包含线路电流)和次级(包含中性电流)产生相等和相反的磁通，如果两者电流是相等的。
无论何时在这种情况下，有一个故障和电流的变化，它造成不平衡的磁通，这反过来产生差动电流流过第三线圈(感应线圈在图中所示)，这是连接到继电器。
的环形变压器，感应线圈和继电器一起被称为RCD -剩余电流器件。
测试电路:
测试电路总是包含在基本连接线路之间的RCD中导体在负载侧和电源中性点。它有助于测试电路时，它是开或关的电源。当测试按钮被按下时，电流开始流过测试电路，这取决于电阻在此电路中提供。这个电流随着负载通过RCD线侧线圈当前的．但是由于该电路绕过了RCD的中性侧线圈，因此在设备的线路侧和中性侧线圈之间会有不平衡，因此，RCCB跳闸断开电源，即使在正常情况下。这就是测试电路如何测试的可靠性RCCB．
剩余电流断路器类型
2杆:它适用于由一个带电线槽和一个中性线槽组成的单相线。
4杆:它是为三相线设计的，由4个槽组成，可以连接三相线和中性线。
结论:
因此，它为工业和其他高电压商业场所的主要电路提供了一个实时保护装置，在那里总是有冲击和意外死亡的风险。
