单相变压器与三相变压器组

三相系统单相变压器组与单相变压器组的比较

研究发现，水的生成、传输和分布电力更经济三相系统而不是单相系统。对于三相系统，需要三个单相变压器。三相变换可以用两种方法进行，即用一个三相变压器或者使用一组三个单相变压器。每种选择都有优点和缺点。

单相三相变压器成本比一组三个单相变压器低15%左右。同样，前者比后者占用更少的空间。对于一台非常大的变压器，不可能将一台大型三相变压器运到现场，而是更容易运输三台单相变压器，这些变压器分开安装，形成一个三相单元。

使用一组三个单相变压器的另一个优点是，如果组中的一个单元出现故障，则组可以作为一个整体运行开口三角变压器.

三相变压器的连接

真正的三相变压器的连接在一个3相变压器或一组3个单相变压器的每侧都有可能。

变压器不同端子的标记或标签

高压侧每相端子应标注大写字母A、B、C，低压侧端子应标注小写字母A、B、C。端子极性由后缀1和后缀2表示。后缀1表示相似的极性端，后缀2也表示相似的极性端。

星形变压器

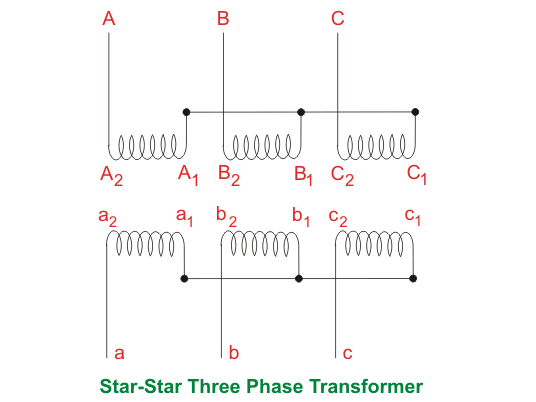

星形变压器在三相变压器中，通过将各相各侧的一个端子连接在一起形成。公共端子在下图中用后缀1表示。如果一次端子和二次端子都带有后缀1的端子用作公共端子，则一次端子和二次端子的电压同相。这就是为什么这种连接被称为零度连接或0^o–连接。

如果高压侧后缀1的端子作为公共点连接在一起，低压侧后缀2的端子作为公共点连接在一起，则一次和二次侧的电压将处于相反的相位。因此，星形变压器连接称为180^o-三相变压器的连接。你可以通过学习我们的变压器MCQ.

三角变压器

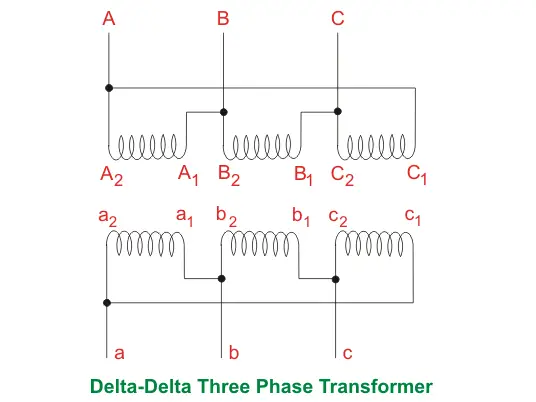

在三角变压器，每相一次绕组1个后缀端子与下相一次绕组2个后缀端子相连。

如果一次侧为高压侧，则_1.将连接到B_2.B_1.将连接到C_2.和C_1.将连接到_2.. 同样，在低压侧，每相绕组的1个后缀端子将与下相绕组的2个后缀端子相连。这意味着_1.将连接到b_2.B_1.将连接到c_2.和c_1.将连接到_2..

如果将变压器引线从绕组的一次和二次2个后缀端子中取出，则一次和二次中的类似线电压之间不会有相位差。这个三角变压器连接为零度连接或0^o-连接。但在变压器的低压侧，如果_2.连接到b_1.B_2.连接到c_1.和c_2.已连接到_1.. 变压器的二次引线从低压绕组的2个后缀端子中取出，然后一次和二次绕组中类似的线电压将反相。这个连接叫做180^o-三相变压器的连接。

星三角变压器

在这里星三角变压器，高压侧的星形连接是将所有1个后缀端子连接在一起作为公共点，变压器一次引线从一次绕组的2个后缀端子中取出。

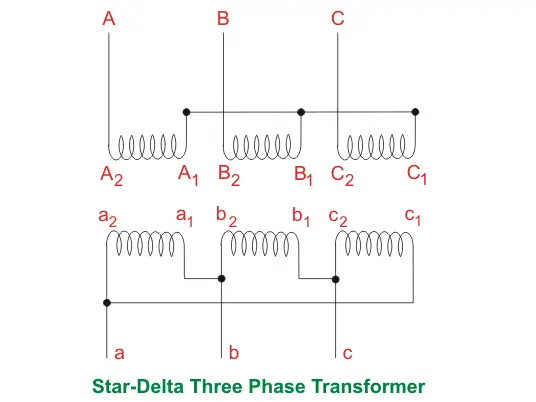

低压侧的三角形连接由每相低压绕组的1个后缀端子与下相低压绕组的2个后缀端子连接而成。更清楚的是_1.连接到b_2.B_1.连接到c_2.和c_1.已连接到_2.. 二次（此处视为低压）引线从变压器二次绕组的2个后缀端引出。这个变压器连接示意图如下图所示。从图中可以看出，三角形侧的电压之和为零。这是必须的，否则闭合的三角形将意味着短路。从相量图也可以看出，相到中性点电压（等效星基）滞后− 30^o至相至中性点电压在星星的一面；这也是各线电压之间的相位关系。这个星三角变压器因此，连接称为− 30^o-连接。星三角+30^o-也可以按以下顺序连接二次端子。A._2.连接到b_1.B_2.连接到c_1.和c_2.已连接到_1.. 变压器的二次引线从低压绕组的2个后缀端子中取出，

三角星变压器

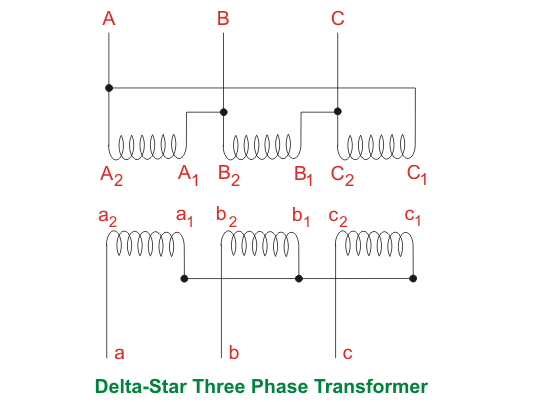

三角星变压器三相变压器的接线类似于星形-三角形接线。如果图中任意一个星三角变压器的高压侧和低压侧互换，它就变成了三角-星三相变压器。这意味着所有星三角连接的小写字母都应替换为大写字母，所有小写字母都应替换为大写字母三角星变压器连接。

三角之字形变压器

星形连接侧的每相绕组分为两等分三角之字形变压器. 每条腿变压器铁芯除一次绕组外，由两个不同的二次相的半绕组绕制。

星形之字形变压器

次级星上每相的绕组星形之字形变压器分成两等分。每条腿变压器铁芯除一次绕组外，由两个不同的二次相的半绕组绕制。

三相变压器星形接线与三角形接线的选择

星形连接，中性点接地，相电压i、 e.相对中性点电压，为1/√3倍线电压，即线对线电压。但在三角形连接的情况下，相电压等于线电压。星形连接高压侧电力变压器比三角形高压侧变压器便宜10%左右。

让我们解释一下，
让我们来看看变压器电压比高压和低压之间为K，电压跨高压绕组为V_H低压绕组上的电压为V_L和电压通过变压器高压侧导线表示V_P在LV里说V_S.

星型变压器

高压和低压绕组之间的电压差，

星三角变压器

高压和低压绕组之间的电压差，

三角形星形变压器

高压和低压绕组之间的电压差，

132/33KV变压器K=4

案例1
高压和低压绕组之间的电压差，

案例2
高压和低压绕组之间的电压差，

案例3
高压和低压绕组之间的电压差，

在案例2中电压高压和低压绕组之间的差异最小，因此它们之间的潜在应力最小，这意味着这些绕组之间的绝缘成本也较小。因此，出于降压目的，星三角洲变压器连接是最经济的，专为变压器设计。同样地，可以证明对于升压目的，δ星三相变压器连接是最经济的。
