肺活量计是一种测量肺容量和肺容积的生物医学设备。肺量计的结构特点非常简单。它主要由一个收集气体的容器组成。为了了解肺量计的基本工作原理，我们需要了解肺量计的基本构造。水封式肺活量计是最常用的肺活量计之一。让我们讨论一个水密封肺活量计为了便于理解。
水密封肺活量计

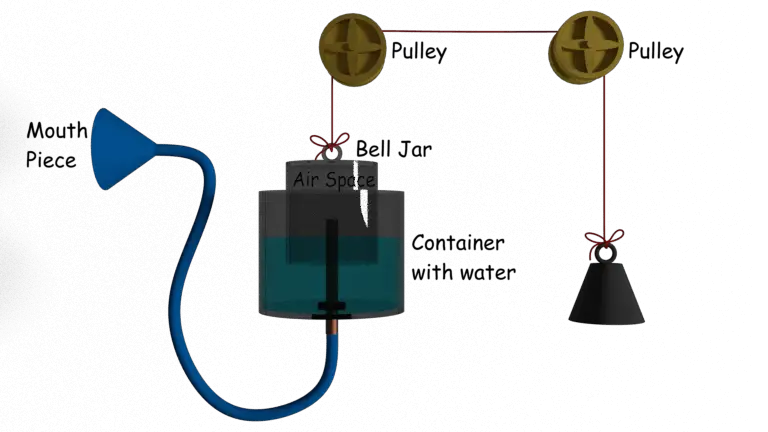

它由一个直立的、装满水的容量为6到8升的圆柱体组成。在圆筒内部，有一个倒置的加重钟形罩。如图所示，从充水容器底部开始的呼吸管道布置在钟形罩内的水位之上。
当一个人通过呼吸管向钟内呼吸时，钟内的空气量就会发生变化。改变的风量转化为钟罩的垂直运动，因此悬挂重量的位置也随之改变。这是因为与钟罩相连的绳子的另一端通过滑轮与重物相连。病人通过口把空气吸入管子。在每次吸气和呼气的循环中，罐子会上下移动。它取决于吸入或呼入或从罐内空气的量。

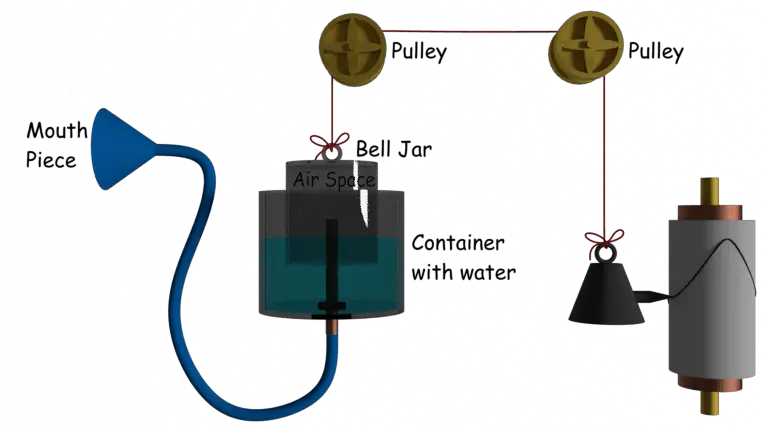

附在绳子上的重量随着钟罩的运动而上下移动。把笔系在重物上，重物将图形画在连接在旋转滚筒上的纸上。产生的图形被称为脉波记录仪。
重量的垂直移动可以转换成电信号，在仪器屏幕上显示出来。在这种情况下，是线性的电位计附着在重物上产生与重物运动相对应的电信号。合成图是Kymograph。肺量计的被认为是机械积分器。输入为气流，容积位移为输出。
还有其他的类型的肺活量计即楔形肺活量计和超声波肺活量计．
