汽轮机

汽轮机是蒸汽发电厂最受欢迎的原动力。这台汽轮机的容量可能从5兆瓦到2000兆瓦。

汽轮机的优点柴油机的安装方法如下。

  1. 蒸汽轮机的尺寸远小于等同柴油发动机的尺寸。30兆瓦汽轮机的尺寸与5兆瓦柴油发动机相同。
  2. 施工明智的汽轮机比柴油发动机更简单。转子轴,刀片,蒸汽控制阀是蒸汽轮机的三个必需部件。
  3. 一种汽轮机如果系统的旋转部件正确安装并对齐,则振动比柴油发动机更少。
  4. 蒸汽轮机的速度远高于柴油发动机的速度。用于蒸汽轮机的标准速度发电站在美国3600 rpm和英国3000 rpm,而用于相同目的的柴油发动机的最高标准速度为200 rpm。
  5. 控制汽轮机比柴油发动机更简单。用于该控制阀的目的。阀门安装在蒸汽的入口线上。该控制阀控制蒸汽流到涡轮机。在控制阀之前安装了一个停止阀。停止阀的功能是在任何异常情况下阻挡到涡轮机的整个蒸汽流。止动阀是紧急阀。

蒸汽在高压和高温下进入汽轮机。在完成旋转转子所需的工作后,蒸汽在极低的压力和温度下排出。蒸汽可以在1800 Pa和1000 Pa的压力和温度下进入汽轮机O.F分别和排气蒸汽的压力和温度可以是1Pa和100O.F分别。

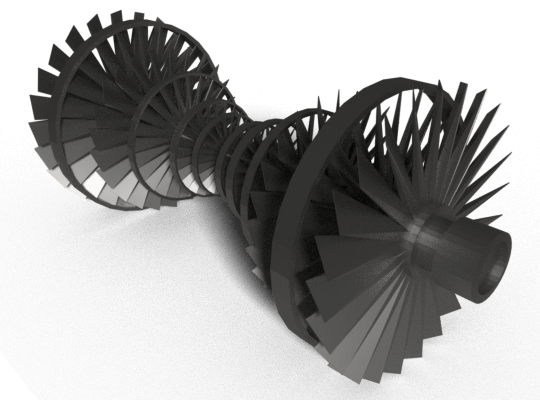

汽轮机

汽轮机的工作原理

在往复蒸汽机中,加压蒸汽作用于活塞的活塞,导致活塞的机械运动。理想地,在往复系统中不使用蒸汽的动态动作。但在蒸汽轮机的情况下,突然扩增蒸汽的动态作用主要用于进行机械工作。

在蒸汽涡轮机中,喷嘴中的蒸汽膨胀,因此增长了动能并损失了压力。蒸汽在其内部焓的扩张过程中得到动能。涡轮机的叶片阻碍了蒸汽的动量,从而强制流动以改变其流动方向。换句话说,蒸汽的动量导致涡轮机叶片上的力。我们可以说扩大蒸汽的势头是一个驱动力汽轮机

蒸汽的膨胀和动量方向的改变可能在单级中发生一次,也可能在不同的级中发生多次,这取决于汽轮机的类型。

当汽轮机中只有一次蒸汽膨胀,且蒸汽通过喷嘴膨胀后整个过程压力保持均匀时,称为单级脉冲式汽轮机。在脉冲高压涡轮中,从喷嘴头部喷出的高温蒸汽膨胀形成蒸汽射流,直接冲击动叶,使涡轮转子旋转。

还有另一种类型的涡轮机,其中蒸汽在整个过程中膨胀。这里,蒸汽的膨胀发生在通过涡轮机叶片时发生。在膨胀期间,蒸汽的焓转换成动能,从而涡轮转子与螺旋桨作用旋转。

这种类型的涡轮机称为反应涡轮机。在这种类型的涡轮机中,有两组刀片。一个组是附着在涡轮机的固定部件的固定刀片,另一个组具有连接到涡轮机的转子的移动刀片。蒸汽的膨胀发生在由固定和移动刀片形成的空间中。

通常,实用的涡轮机具有两个重要的部件喷嘴和叶片。喷嘴是安装在涡轮机的蒸汽入口处的装置。具有可忽略的动能的高温,高压蒸汽膨胀,损失压力和因此获得足够的动能,以在喷嘴的帮助下进行机械工作。

涡轮机的刀片也称为偏转器。这是因为当它在刀片上撞击时,动态蒸汽被偏转。膨胀蒸汽的机械能在涡轮叶片中提取。
