蒸汽可以冷凝表面蒸汽冷凝器用两种方式。首先，冷却水通过一系列管，蒸汽通过管道。其次，蒸汽通过一系列管，允许水以管外的薄膜的形式流动。

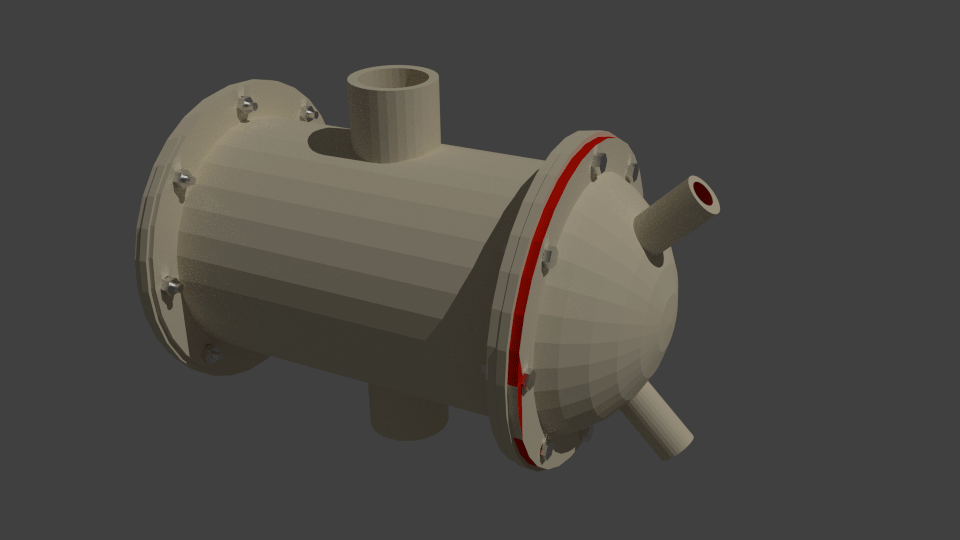

一种表面冷凝器主要包括铸铁壳。壳体的形状圆柱形，两端闭合，形成水箱。管板位于每个盖头和壳之间。许多水管固定在管板上。壳体在顶部的顶部和冷凝蒸汽出口处提供排气蒸汽入口。

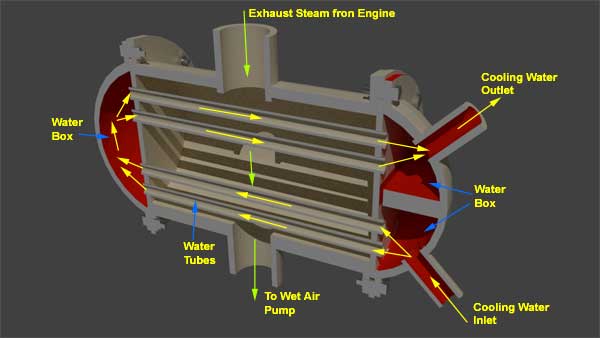

热排气蒸汽通过表面冷凝器壳冷却水的顶部入口进入入口水箱，然后通过所示从一端从一端流过水管，如图所示，水管从电容器外壳的另一端运行。
然后它进入端部水箱并通过返回水管从此盒子返回出口水箱。在该循环期间，通过冷却水通过管的壁冷却水从排气蒸汽吸收。结果，蒸汽最终变得浓缩并通过湿式出口出来。
这种表面冷凝器需要两个泵：
- 一个泵在压力下通过水管循环冷却水。
- 一个用于提取湿空气，从冷凝器壳的底部冷凝。
表面蒸汽冷凝器主要是两种类型：
- 两个流冷凝器
- 多流量冷凝器
在两个流动的蒸汽冷凝器中，冷却水从入口水箱行进了两次，以终端水箱，然后从端部水箱到出口水箱。已经讨论了两个流电容器。
通过在水箱中提供越来越多的隔断，可以使表面冷凝器如多流程过程中的多流动冷凝器，10流量，6个流量等。热交换速率快速，但循环冷却水所需的功率也更多。
根据蒸汽流动的方向表面蒸汽涡轮机可以被归类为：
- 下流动
- 中央流量
- 倒置流动表面冷凝器。
向下流动表面冷凝器
在流动表面冷凝器中，蒸汽进入冷凝器容器的顶部，落在冷却水管上。结果的蒸汽冷凝，冷凝物通过冷凝物萃取泵从底部提取。冷凝水的温度随着下降而降低。
蒸汽的分压力从顶部变为底部蒸汽冷凝器。通过自水板从冷凝物的向下流屏蔽空气出口，因此仅通过相对少量的水蒸气提取空气。随着空气下降，它逐渐冷却并变得更密集，因此提取房间最低的方便点。
中央流动表面冷凝器
在这种类型的表面冷凝器中，空气提取泵的吸入管被放置在管巢的中心，这使得冷凝物如图所示的箭头所示朝向中心径向流动。
冷凝物叶片位于冷凝水提取泵的底部。空气从管巢的中心撤回。该方法是当蒸汽通过围绕管巢围绕管窝铸造的蜗壳径向向内引导时，该方法是对管窝围绕的速度引导，因此它可以进入管的整个周边。
倒置流式表面冷凝器
这里，空气提取泵位于顶部。蒸汽在底部附近进入并向上。冷凝水提取泵位于冷凝器的底部。
蒸汽蒸汽冷凝器

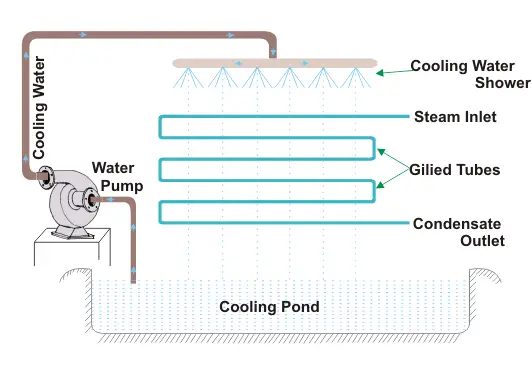

当冷却水供应非常有限时，使用蒸发型蒸汽冷凝器。在该冷凝器中，排气蒸汽通过一系列管循环，并且允许冷却水的薄膜流过这些管。通过湿式泵从蒸汽管出口中提取冷凝的蒸汽和湿空气。
天然或力的空气流动有助于快速蒸发薄膜，从而加速冷凝过程。未蒸发的水收集在水托架中，从中可以泵回，以便重用作为冷却水。蒸发型蒸汽冷凝器需要最小的冷却水。只有补偿蒸发所需的弥补水。这类蒸汽表面冷凝器适用于小型电厂。
