同步电动机励磁

在理解这一点之前同步电动机励磁,应该记住任何电磁装置必须绘制磁化当前的从AC源生产所需的工作通量。这种磁化电流滞后几乎90O.到电源电压。换句话说,该磁化电流或由电磁器件吸引的磁化VA的功能是设置助势在里面磁路设备同步电动机是双喂养电动机同步通过磁路转换为机械能的电能。因此,它来自电磁装置。它接收到3个相位交流电源衔接绕组和直流电源提供给转子绕组。

同步电动机励磁指的是给转子的直流电源,用于产生所需的转子磁通量
该电动机的主要和独特特性之一是它可以在任何电力因子导致,滞后或统一操作,并且该特征基于同步电动机的激励。当同步电机在恒定工作时电压v,由V要求的所得气隙通量保持基本恒定。该得到的气隙通量由AC供应的电枢绕组和转子绕组的DC供应的CO操作建立。
情况1:当场电流足够足以产生气隙磁通量,如恒定电源电压V所示,然后AC源所需的磁化电流或滞后VA为零,电机在UNICS功率因数处运行。导致该统一功率因数的场电流称为正常激励或普通场电流。

案例2:如果场电流不足以使如V的所需的空气隙磁通量不足,则从AC源抽出另外的磁化电流或滞后的反应性VA。该磁化电流产生缺陷的通量(由DC供应转子绕组设置的恒定磁通量)。因此,在这种情况下,据说电动机在滞后下运行功率因数据说兴奋不已。
案例3:如果场电流大于正常场电流,则据说电机将过度兴奋。这种过量的场电流产生过量的通量(由直流电源转子绕组 - 得到的气隙磁通量设置的通量)必须通过电枢绕组中和。

因此,电枢绕组将极端的反应性VA绘制近90°的前导电压或去除电流前电压O.来自交流来源。因此,在这种情况下,电机在前导功率因数下运行。

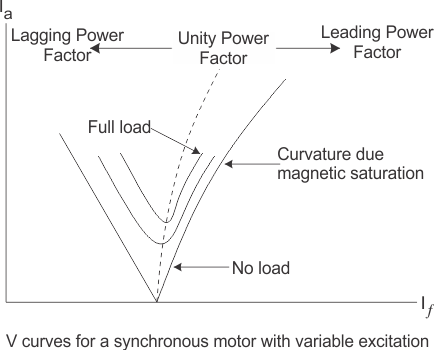

可以在下图中总结同步电动机的激励和功率因数的整个概念。这称为同步电机的V曲线。

V曲线对于具有可变激励的同步电动机

结论:过度渗透的同步电机在前导功率因数下运行,在滞后功率因数和正常激发同步电机上运行的欠励磁​​同步电机在Unity Power因数下运行。
