SF6断路器类型和SF6断路器的操作

什么是sf6.断路器

一个SF.6.断路器是一种类型的断路器其中六氟化硫气体或者SF.6.气体用作电弧Quinching媒介,称为SF.6.断路器

SF.6.气体具有优异的绝缘性能,并且具有高电负性。由于高电负性,它具有高亲和力的吸收自由电子。它吸收电子以形成负离子。电子与SF的附件6.分子可能发生在两种不同的反应中,如下所示,

离子显着比自由电子更重,因此在SF中的带电粒子的所有移动性上6.与其他普通气体相比,气体较少。

我们知道带电粒子的迁移性主要负责通过气体进行电流。因此,在SF中越来越少的移动带电粒子6.气体,它获取非常高的介电强度。

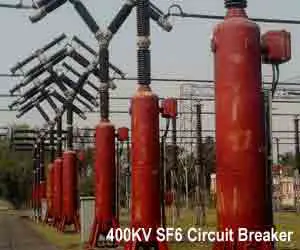

400kV SF6断路器不仅气体具有良好的介电强度,而且还具有在除去弧后快速重组的独特性质。气体还具有优异的传热性。

由于其低气态粘度,SF6气体可以通过对流有效地传递热量。因此,由于高介电强度和高冷却效果,SF6.气体比空气大约有效的弧形淬火介质约100倍。

由于这种气体的这些独特的性质,SF6断路器用于全系列中电压和高压电力系统。这些断路器可供选择电压范围从33kV到800 kV甚至更多。

SF6断路器的缺点

  • SF6气体被识别为温室气体,在许多国家正在推出安全调节,以防止其释放到大气中。
  • SF的河口式设计6.CB需要高机械能,这几乎大于五倍油断路器

SF的类型6.断路器

主要有三种类型的SF6.断路器根据应用的电压电平:

  1. 单个Interrupter SF6 CB施加高达245 kV(220 kV)系统。
  2. 两个Intervupter SF6 CB适用于高达420 kV(400 kV)系统。
  3. 四个Interrupter SF6 CB适用于高达800 kV(715 kV)系统。

SF6断路器的工作

第一代SF6 CB的工作非常简单,在某种程度上类似于空气爆破断路器。这里将SF6气体压缩并储存在高压储存器中。中SF6断路器的操作,这种高度压缩的气体通过释放弧形并收集到相对低压的储层,然后将其泵回到高压储存器中进行再利用。

SF6断路器的工作在现代有点不同。河豚型设计的创新使SF6 CB的操作更容易。在缓冲型设计中,电弧能量用于在电弧室中发出压力弧形淬火。断路器填充了SF6.额定压力的气体。

有两个固定触点配有特定的接触间隙。滑动缸桥接这些以固定触点。圆筒可以沿触点向上和向下滑动。

气缸内部有一个固定的活塞,固定在SF的其他固定部件中6.断路器,以这样的方式,即它不能在气缸运动期间改变其位置。当固定活塞并且圆筒是移动或滑动时,汽缸载玻片时,气缸的内部容积会改变。

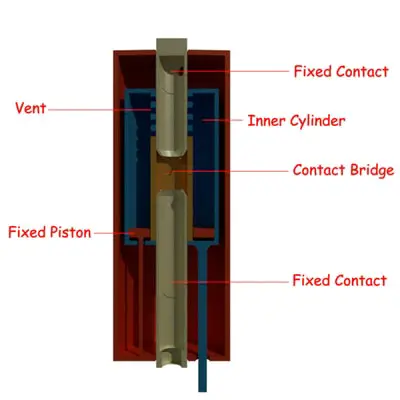

闭合SF6断路器

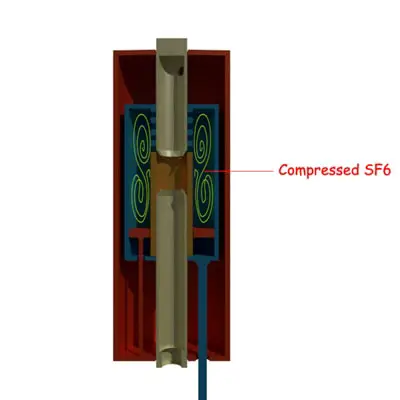

在断路器的开口期间,汽缸向下移动,以固定活塞的位置,因此汽缸内的体积减小,这产生压缩的SF6.气缸内的气体。汽缸具有在关闭位置期间由上固定接触体被上固定接触体封闭的侧面通风孔的数量。
开路断路器
随着汽缸进一步向下移动,这些通风口开口越过上固定接触,并变得畅通,然后压缩的SF6.气缸内的气体将以高速推出这个通风口并穿过两个固定触点的轴向孔。在该SF6气体流动期间淬火电弧。

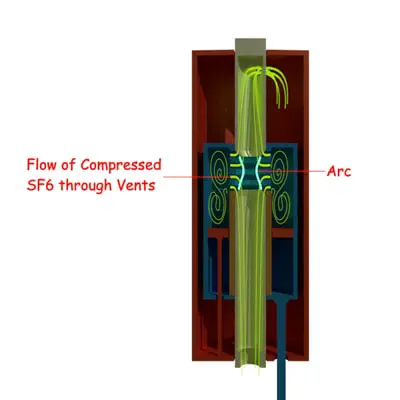

弧形淬火 - 普及-CB

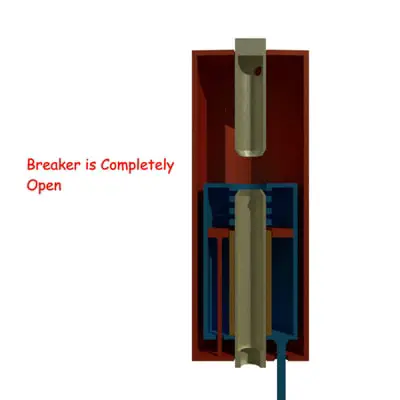

开断路器
在关闭断路器期间,滑动滚筒向上移动并且随着活塞的位置保持在固定高度,气缸的体积增加,这在圆柱体上引入了与周围的圆柱体内的低压。

由于这种压力差,周围的SF6气体将尝试进入气缸。较高的压力气体将通过固定触点的轴向孔,并通过通风口进入气缸中;气体会熄灭
