真空泵旋转泵扩散泵分子泵

用来在封闭的容器内产生真空的泵称为真空泵真空泵.绝对真空是无法产生的,因此真空度当我们讨论一个时,就读于图片真空泵.任何真空泵都有三个主要特点。
排气压力
真空度
抽速

真空泵的排气压力

任何真空泵都有一个出口和一个进口。将被真空的容器中的气态物质或空气通过泵的进口进入泵内,并通过泵的出口从泵出到大气中。这个过程是由一个气门机构控制的。排气压力是在泵出口测量的压力。这个压力可以等于或低于大气压。不同的真空泵额定排气压力不同。通常,用于产生高真空的泵排气压力低。对于非常创造一个非常高的真空,非常低的泵排气压力是必需的,如10- 4或10-7托。为了产生非常高的真空背泵以及主真空泵。这里,真空泵的真空压力或排气压力首先由背泵维持,然后将主真空泵运行。背泵产生的真空压力称为强制真空或黑色压力。

真空泵的真空度

真空泵所能产生的最小压力称为真空度的泵。从理论上讲,使任何容器完全真空不是不可能的,但实际上使真空低于10是不可能的-13年托。这是因为,当外部大气和容器内部的压力差增大时,电机和泵的其他活动部件的效率就会成比例地降低。

真空泵的抽气速度

它被定义为泵在容器内瞬时压力下吸进空气或气态物质体积的速率。泵的速度是以每秒钟吸入的空气或气体的体积来测量的。

真空泵类型

有很多真空泵类型可用

  1. 回转式油真空泵
  2. 分子真空泵
  3. 扩散真空泵

润滑油真空泵和水银真空泵都可以有两种类型,活塞式和旋转式。

旋转油泵

Wolfgang Max Paul Gaede德国物理学发明了旋转油泵。该泵是两种类型

  • 旋转叶片油泵
  • 固定叶片油泵

这两种油泵的原理类似。有一个重圆柱形轴形成转子,转子偏心旋转在空心圆柱体中。该中空圆柱体称为泵的定子。在转子的旋转期间,空气或气体进入定子中被压缩并推向出口。在出口处设有一个非返回阀,其阻挡了耗尽的空气或气体的返回。整个系统浸入油中。当该系统浸没时,泵不需要周期性外部润滑,气体或空气从泵的内部室的泄漏是不可能的,油本身用作泵的冷却剂。

旋转叶片油泵

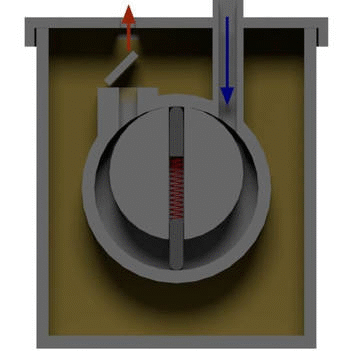

上面的动画图显示了一个旋转叶片油真空泵.在这里,叶片与转子一起旋转。

固定叶片油泵


上面的动画图显示了一个固定叶油真空泵.在这里,叶片不旋转,而是根据偏心旋转转子的位置上下移动。

扩散真空泵

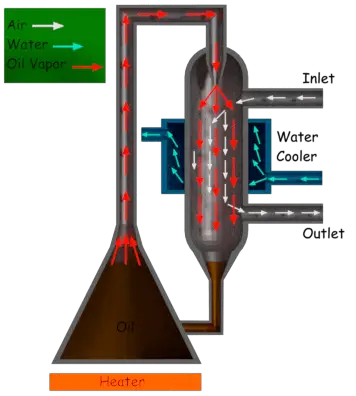

这种泵是根据气体介质相互扩散的原理工作的。它通过其他气体或蒸汽的相互扩散剥去容器中的空气或气体介质的外壳。这个概念最初由Gaede在1815年提出,后来由Langmuir进一步发展。在扩散过程中,气态物质从高浓度区流向低浓度区。这意味着气体从高压区流向低压区。在这里,油或汞的蒸汽可以通过喷嘴释放出来,以降低压力。低压区连接到容器,在容器中通过进水管产生真空。气体分子从容器扩散,并与流动的水银或石油蒸气逃脱。然后,蒸汽被水强迫冷却系统冷凝,空气或气态物质通过出口从泵中排出。
扩散泵

分子真空泵

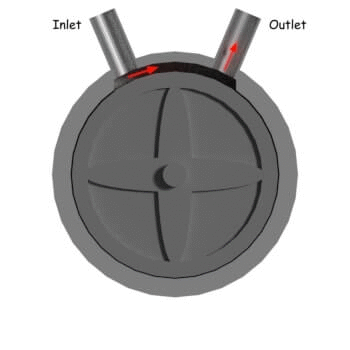

由于气体的粘性特性,与固体运动表面接触的气态物质层沿固体运动表面的方向运动。在此基础上,研制了分子泵。在这里,空气或气体通过进口管道进入定子的非常薄的槽,在那里空气或气体与泵的转子接触。当转子旋转时,转子表面移动非常快,由于粘度,与转子表面接触的空气或气体层得到运动,并来到出口,从泵中被移除。分子真空泵
