矢量阻抗仪表

具有幅度和阶段的阻抗真的是流动的对手当前的在交流电路中应用电压．

这矢量阻抗仪表用于测量阻抗（Z）的幅度和相位角。

通常，在其他阻抗测量技术中，阻抗的单个值反抗和抗液化以矩形形式获得。那是

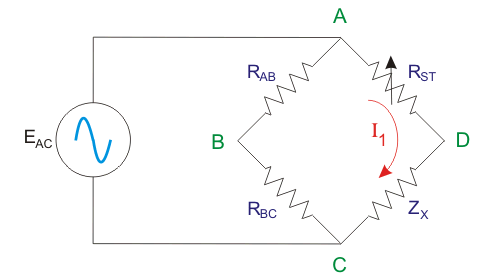

但是，这里，可以以极性形式获得阻抗。那是| z |可以通过该仪表获取阻抗的相位角（θ）。电路如下所示。

二电阻平等反抗这里包含了值。这电压下降在R_ab是E_ab和r的_公元前是E_公元前．两个值是相同的，它等于输入值的一半电压（E._AC.）。

可变标准电阻(R_英石)与阻抗(Z_X）必须获得该值。

等于偏转方法用于确定未知阻抗的幅度。

这是通过实现跨越的等电压下降可变电阻器和阻抗(E_广告= E._光盘)和评估校准的标准电阻器(这里是R_英石）这也是实现这种状况所必需的。

可以从采取的阻抗（θ）的相位角电压阅读BD。这是e_BD.．

米偏转将根据Q因子(质量因数)的连接未知阻抗。

电子管电压表(VTVM)通常读取从0V到最大值的交流电压。当电压读数为零时，Q值为零，相角为0^O.．

当电压读数变为最大值时，Q的值将是无限的，相位角将是90^O.．

e之间的角度_ab和E_广告将等于θ/ 2（未知阻抗的相位角的一半）。这是因为e_广告= E._DC.．

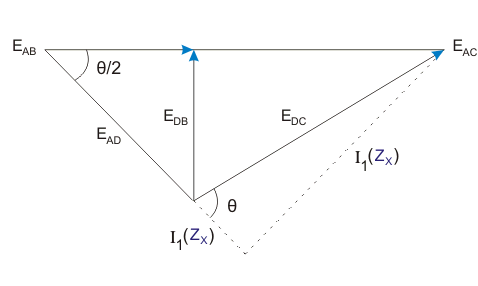

我们知道A和B上的电压(E_ab）将等于A和C两端的电压的一半（E_AC.这是输入电压）。阅读电压表，E._{D B}因此可以在θ/ 2方面获得。因此，可以确定θ（相位角）。矢量图如下所示。

为了获得阻抗幅值和相位角的第一次近似，这种方法是首选的。为实现更准确的测量商业矢量阻抗仪表是首选的。

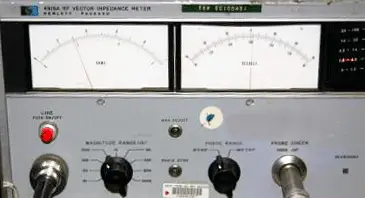

商用矢量阻抗计

通过在极性形式中使用商业矢量阻抗计可以直接测量阻抗。仅使用单个平衡控制来获取阻抗的相位角和幅度。

该方法可用于确定任意组合反抗(R),电容(C)电感(L).此外，它可以测量复阻抗，而不是纯元素(C, L，或R)。

这里消除了传统桥电路的主要缺点，如太多连续调整。在外部时，阻抗测量范围在频率30 Hz至40 kHz的范围内为0.5至100,000Ω振荡器用于提供供应。

内部生成的频率为1 kHz或400Hz或60 Hz，外部高达20kHz。阻抗幅度读数的精度为±1％，并且对于相位角，它将是±2％。

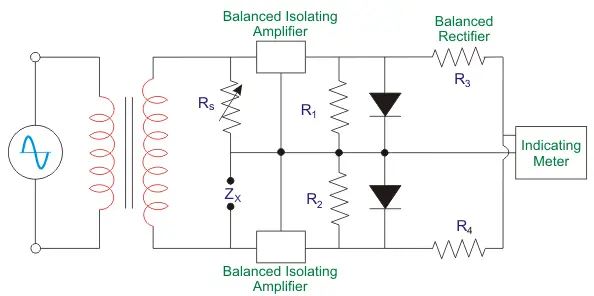

测量阻抗大小的电路如下图所示。

这里，对于幅度测量，r_X是可变电阻器它可以通过校准阻抗表盘改变。

可变电阻器和未知阻抗的电压降（Z_X)通过调整这个刻度盘就可以相等。每一个电压下降利用平衡放大器的两个模块进行放大。

然后给出连接的双整流器的截面。在此，可以获得整流器的输出的算法和作为零，这被示为指示仪表中的空读数。因此，可以直接从可变电阻器的拨号处获得未知阻抗。

接下来，我们可以看到相角是如何在这个仪表中得到的。首先，将开关设置在校准位置，对注入电压进行校准。

这是通过将其设置为在VTVM或指示仪表中进行全垢偏转来完成的。

之后，功能开关保持在相位位置。在这种情况下，功能开关将使平衡放大器的输出平行于整流之前平行。

现在，来自放大器的AC电压的总和绝对是放大器上交流电压之间的矢量差的函数。

这电压由于该载体差异在指示仪表或DC VTVM中指示。这实际上是在未知阻抗和可变电阻上的电压降之间的相位角的测量。

这些电压下降的幅度相同，但相位是不同的。因此，通过从该仪器直接读取来获得相位角。

如果需要，还可以根据该相位角计算质量因子和耗散因子。

相位角(θ)的测量电路图如下图所示。
