电压控制振荡器（VCO），从名称本身，很明显输出瞬时频率振荡器由输入控制电压．它是一种振荡器，可以根据给出的输入直流电压产生大范围（几千赫兹赫兹）的输出信号频率。
电压控制振荡器的频率控制
多种形式VCO通常使用S。它可以是RC振荡器或多振荡器类型或LC或水晶振荡器类型。然而;如果它是RC振荡器类型，则输出信号的振荡频率将与其成反比电容作为
对于LC振荡器，输出信号的振荡频率为
因此，我们可以说，随着输入电压或控制电压的增加，电容减小。因此，控制电压和振荡频率是成正比的。也就是说，当一个增加时，另一个也会增加。
上面的数字表示的基本工作电压控制振荡器．在这里，我们可以看到，在v表示的标称控制电压下C（NOM）， 这振荡器工作在自由运行或正常频率fC（NOM）．当控制电压较标称电压减小时，频率也减小;当标称控制电压增大时，频率也增大。
这变容二极管二极管这是实现该变量电压的可变电容二极管（在不同电容范围内可用）。对于低频振荡器，充电率电容器使用电压控制电流源改变以获得可变电压。
电压控制振荡器的类型
VCOS可以根据输出波形进行分类：
- 谐波振荡器
- 放松振荡器
谐波振荡器

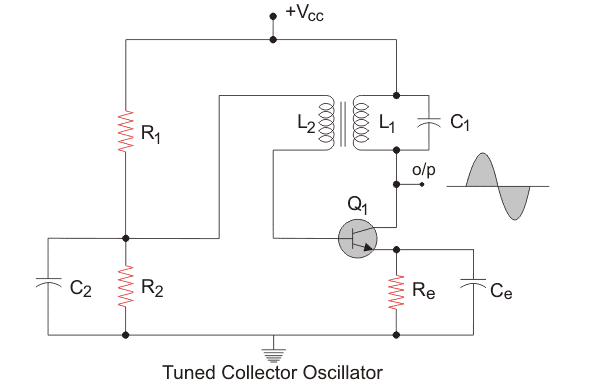

由谐波振荡器产生的输出波形是正弦的。这通常可以称为线性电压控制振荡器．例如LC和晶体振荡器．在这里，这是电容的变容二极管由此而异电压穿过二极管．这反过来改变了LC电路的电容。因此，输出频率将改变。优点是频率稳定，参考电源，噪声和温度，控制频率的准确性。主要缺点是这种类型的振荡器不能毫不费力地在单片IC上实现。
放松振荡器
谐波振荡器产生的输出波形是锯齿形的。这种类型可以提供一个大范围的频率使用减少的数量的组件。主要用于单片集成电路。弛豫振子可以具有以下拓扑:
- Delay-based环配装
- 接地电容器vcos.
- 发射器耦合的vcos
这里;在基于延迟的环VCO中，增益级以环形连接在一起。顾名思义，频率与每个单个阶段的延迟相关。第二和第三型vcos几乎类似地工作。每个阶段所采取的时间段与充电和放电时间直接相关电容器．
电压控制振荡器（VCO）的工作原理

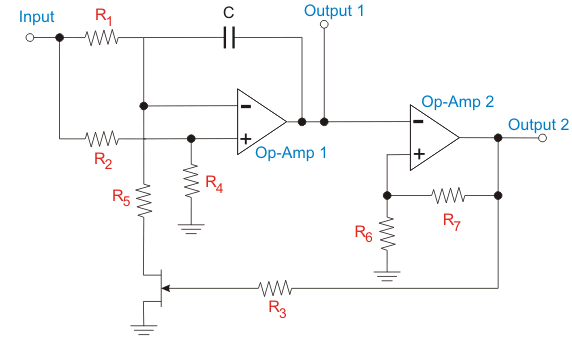

VCO电路可以通过诸如的许多电压控制电子元件设计变容二极管那晶体管那运算放大器在这里，我们将讨论VCO使用OP-AMPS的工作。电路图如下所示。
该VCO的输出波形为方波。我们知道，输出频率与控制电压有关。在这个电路中，第一个运放将起积分器的作用。这分压器这里实施的安排。因此，给出作为输入的控制电压的一半被给予OP-AMP的正端子1.相同的水平电压保持在负极终端。这是为了维持电压下降在这边电阻器，R.1为控制电压的一半。
当。。。的时候Mosfet.处于条件下，当前的从R处流出1电阻通过场效应晶体管。R2有一半反抗，相同的电压下降，以及r的电流的两倍1．所以，额外的电流会向连接的物体充电电容器．OP-AMP 1应提供逐渐增加的输出电压以供应该电流。
当MOSFET处于关闭状态时，电流从R流过1电阻器通过电容，放电。此时从OP-AMP 1获得的输出电压将下降。结果，生成三角波形作为OP-AMP 1的输出。
OP-AMP 2将作为Schmitt触发器运行。输入到这个运放三角波是OP-AMP的输出1.如果输入电压高于阈值水平，则OP-AMP 2的输出将为VCC.．如果输入电压小于阈值电平，运放2的输出将为零。因此，运放2的输出将是方波。
VCO的示例是LM566 IC或我知道了事实上，实际上是一个8针集成电路，可以产生双输出方波和三角波。内部电路如下所示。
压控振荡器的应用
- 功能发生器
- 阶段锁定环
- 音频发生器
- 频移键控
- 调频
