电压调节器7805.

全部电压源由于电路的波动，不能给出固定输出。用于获得恒定和稳定的输出，电压调节器实施。这集成电路用于调节的电压被称为电压调节器IC。在这里，我们可以讨论IC 7805。

这电压调节器IC 7805实际上是78xx系列电压稳压器IC的成员。它是固定的线性电压调节器。78xx中存在的XX表示特定IC提供的固定输出电压的值。对于7805 IC，它是+ 5V直流调节电源。该调节器IC还增加了散热器的规定。该电压调节器的输入电压可达35V，该IC可以为阈值极限提供小于或等于35V的输入的任何值，该IC可以给出恒定的5V。

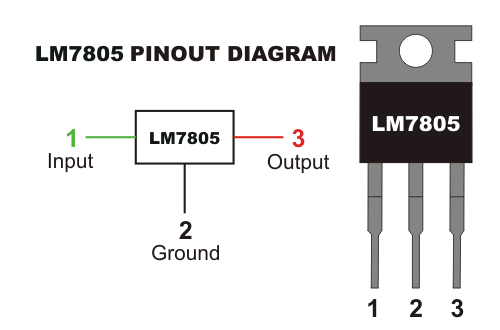

引脚1输入
该引脚的功能是提供输入电压。它应在7V到35V的范围内。我们为此引脚施加未调节电压以进行调节。对于7.2V输入，PIN达到其最大效率。

销2场
我们将地面连接到此引脚。对于输出和输入，该引脚同样是中性（0V）。

引脚3输出
该引脚用于采用受调节的输出。这将是

IC 7805中的散热

在IC 7805电压调节器，大量的能量以热量的形式耗尽。输入电压和输出电压值的差异是热量的。因此，如果输入电压和输出电压之间的差值高，则会有更多的发热。没有散​​热器，这种太多的热量会导致故障。

我们呼叫，输入和输出电压之间的裸露最小可容忍度，以保持输出电压在适当的水平上作为差动电压。更好地保持输入电压2至3V大于输出电压，或者应放置合适的散热器以消散多余的热量。我们必须正确计算散热器尺寸。以下公式将介绍此计算。

现在，我们可以通过以下两个示例分析该调节器中产生的热量和输入电压值的关系。

假设具有输入电压16V和所需输出的系统当前的是0.5a。
所以，发热
因此，浪费了5.5W的热能并使用实际能量
这几乎是双重能量被浪费为热量。
接下来，我们可以考虑输入较低的情况，说9V。
在这种情况下，产生的热量
由此，我们可以得出结论，对于高输入电压，该调节器IC将变得高效。如果您想了解更多，我们有很多自由数字电子MCQ.问题。

7805电压调节器的内部框图

IC 7805的内部框图在下图中表示：

框图包括误差放大器，串联通源元件，电流发电机，参考电压，电流发电机，启动电路，SOA保护和热保护。

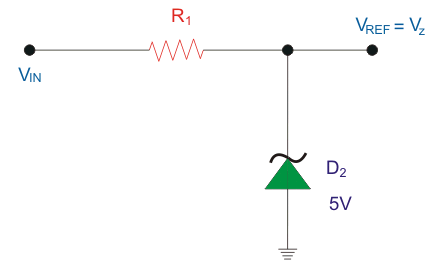

这里，操作放大器执行作为误差放大器。这齐纳二极管用于提供参考电压。它如下所示。

晶体管该系列通过元素在这里。它用于以热量的形式散发额外的能量。它通过控制输入和输出之间的电流来控制输出电压。SOA是安全的操作区。事实上，预计设备的电压和电流条件没有任何自我损坏。这里用于SOA保护，双极晶体管用一系列实现电阻器和辅助晶体管。当电源电压高时，散热器用于热保护。

调节电源电路

这电压调节器7805.并且，其他组件布置在电路中，如图所示。

下面说明耦合到IC7805的组件的目的。
C₁- 它是旁路电容，用于绕过地球的非常小的尖峰。
C₂和c_3.- 它们是过滤电容器。C₂用于使电路的输入电压变为稳定形式的慢速变化。C_3.用于使电路中的调节器的输出电压缓慢变化为稳定形式。当这些电容器的值增加时，稳定化被放大。但是这些电容器单手机无法过滤输入和输出电压的非常变化。
C_4.- 就像C.₁，它也是一个旁路电容，用于绕过地面或地球的非常小的范围。这是在不影响其他组件的情况下完成的。

电压调节器7805 IC的应用

• 当前监管机构
• 受管制双供应
• 用于手机充电器的建筑电路，UPS电源电路，便携式CD播放器等
• 固定输出稳压器
• 可调输出调节器等
