Ward Leonard速度控制法

沃德伦纳德控制系统亨利沃德Leonard 1891年介绍wardleonard速度控制法用于控制速度DC电机.这是一种基本机能控制法这个控制系统由a组成DC电机M级一号并用电源DC生成器G.使用此方法时速度为 DC电机一号受应用变量控制电压跨臂变量电压使用a获取电机生成器集由电机M组成2直接加载生成器G这种方法使用得非常广速度控制DC电机.

Ward Leonard方法原理

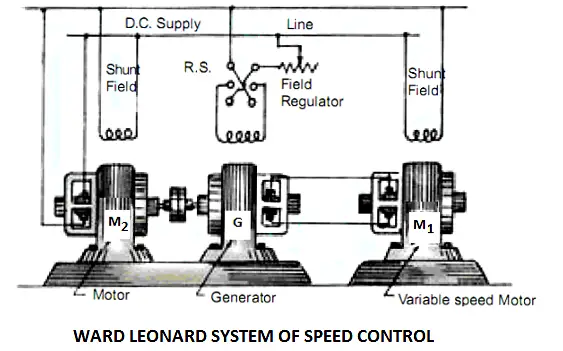

基本连接图沃德伦纳德速度控制系统下图显示
备注速度控制法
速度M一号受控由生成器G提供电源分流马达M一号跨DC供应线连接电机M驱动2.速度M2常数常数
输出电压输入电机M一号电机开始旋转输出电压变化时 电机速度变化

控制电源输出电压 电机速度也可以控制为了控制输出电压的目的,现场调控器连接生成器与DC供应线以控制现场感召方向旋转M一号可调用反调当前并可以在逆向开关R.S帮助下完成可归根结底电机生成器集向同一方向运行

Ward Leonard系统优缺点

  1. 流速控制系统广度(从马达零速到正常速)。
  2. 速度可轻易控制电机旋转方向
  3. 电机可统一加速运行
  4. 速度调控DC电机沃德伦纳德系统非常好
  5. 固有再生制动属性

Ward Leonard系统缺陷

  1. 英雄联盟菠菜app系统耗资极大,因为需要两台额外机器(机电生成器集)
  2. 系统整体效率不足,特别是当系统轻装时。
  3. 大体积和权重需要更多楼面
  4. 频繁维护
  5. 驱动器产生更多噪声

Ward Leonard系统应用

这个wardleonard速度控制系统法宽度和敏感速度控制为DC电机时使用双向旋转英雄联盟菠菜app速度控制系统主要用于交错风车、起重机、电挖掘机、矿机、电梯、钢滚动机、纸机、柴油机等
