A级温度上升测试变压器是一项重要测试,应包含在变压器的任何类型测试中在此测试中,我们检验变压器悬浮和变压器油温度上升极限是否与制造商规定相同
温度上升测试变换器顶油
- 第一,变压器LV绕行短路

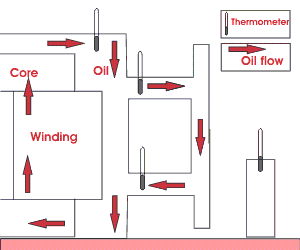

- 一温度计放入变压器顶部覆盖口袋另2温度计分别置入冷柜插件和插件
- 上头电压下值应用到HV通风电量等于不负载损加负载损欧市C.
- 总损用三测瓦特计方法论
- 测试期间,从温度计中取出每小时最高油温度取自顶盖口袋
- 温度计安装在冷库插口和插口的小时读数也记为计算石油平均温度
- 环境温度用温度计测量环绕变压器三点或四点距离变压器冷却面中上方一二米

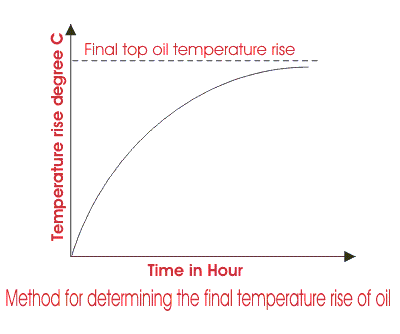

- 变压器顶层油温上升测试应持续到顶层油温接近稳定值时,即测试持续到顶层油增温小于3欧市一小时内C顶层油稳定值确定为变压器隔热油最终温度上升
- 还有其他方法判定石油温度允许继续测试直到顶层油温上升不超过1欧市连续四小时C/小时最低值读取时间算作石油温度上升的最终值
温度上升测试变压器顶油时,我们短路LV通风并施压HV通风完全负载评分当前变压器流 供应电压要求远小于定值变压电压我们知道变压器核心损耗取决于电压测试期间变压器内不会发生任何相当大的核心损耗但由于变压器油实际温度上升,我们必须通过变压器中增加铜损耗来补偿核心损耗变压器从源取电量远大于变压器定值
温度上升值变压器浸入油面时限值,见下表
| 温度上升限值 空气类 冷却介质 |
温度上升限值 水类 冷却介质 |
条件化 | |
| 通风 | 55号欧市C级 | 60码欧市C级 | 石油循环自然 |
| 60码欧市C级 | 65码欧市C级 | 石油流出强制 | |
| 顶级油 | 50码欧市C级 | 55号欧市C级 | 变压器密封时 装有防腐罐 |
| 45码欧市C级 | 50码欧市C级 | 变压器不密封 或装箱 |
NB:上表提到的温度上升限值指温度上升高于冷却介质温度表示微风或油温与冷却空气或水温度之差
风温上升测试变换器
- 完成变压器顶油升温测试后,电流减为变压器定值并保持一小时
- 一小时后中断供电并开通短路和供应连接HV侧和短路连接LV侧
- 影迷和水泵继续运行
- 并发阻抗微风快速测量
- 第一次测量抗药性和即时关闭变压器之间总有最少3至4分钟间隔,这是无法避免的
- 并测量3至4分钟间隔15分钟

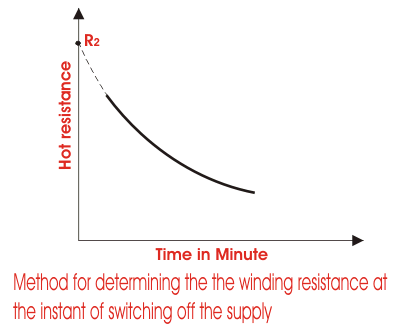

- 热阻抗时间图绘制2关闭时可以推断
- 从此值2下方公式可判定关闭瞬时风温
去哪儿 R一号冷阻温度倾斜一号.
确定通风温度上升时,我们必须应用上文讨论间接法表示热通风阻抗先测量后测定,然后从值计算通风温度上升,应用抗热温度关系公式这是因为变压器与石油不同,外部温度测量无法访问变压器
谢谢Ajay
